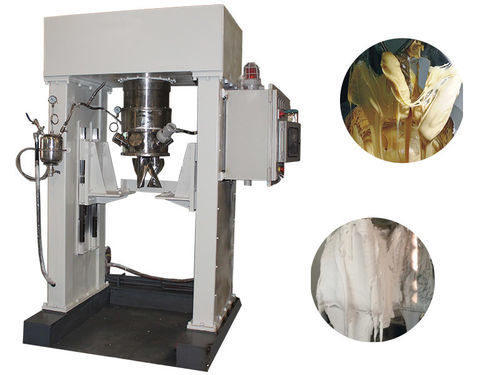

縦型ニーダー VK series

タンク底バッチ液体 / 固体

概要
JCTの立式混練機は、シリコーン樹脂複合材料向けに設計され、強力なプラネタリー混合と精密な底部スクレーパー構造を備えています。高粘度、温度敏感、軸に付着しやすい材料の混練に伴う課題を効果的に解決します。本システムはデッドゾーンのない均一な混合とクリーンな排出を実現し、高効率な生産を支援します。

主な機能

• 動作方式：プラネタリー型（デッドゾーン無し）
• 処理粘度範囲：800,000 cP〜20,000,000 cP
• 温度制御範囲：常温（または0）〜220℃
• 真空能力：0〜-0.098 MPa（下記の超高真空性能参照）
• 対応スケール：研究室、パイロット、量産

製品詳細
シリコーン系複合材料は、シリコーン樹脂をマトリックスとして用い、充填材や繊維（または繊維布）を強化材として含む複合材料です。シリコーン樹脂固有の特性を保ちながら、光学的透明性、多孔性、軟磁性、コーティング／接着剤、熱・電気伝導性、高温高強度特性、航空宇宙用途向けの特殊材料など、他の複合材料の優れた特性を示します。

シリコーン樹脂複合材料用立式混練機 装置パラメータ
型式 | 寸法 H*L*W (mm) / 重量 | 容器内径 D*H (mm) | 総容量 (L) | 有効容量 (L) | 最小容量 (L) | 出力 (kW) | 周辺刃速度 (rpm) | 望遠刃速度 (rpm) | 回転速度 (rpm) | クリアランス (MM) | 真空絶対圧 (kPa)
VK-10 | 2600*1600*1400 / 2.5t | 300*240 | 16.9 | 12 | 2 | 5.5 | 0~25 | 0~50 | 0~6 | 3±0.5 | <1.5
VK-100 | 3200*2000*1600 / 6t | 600*480 | 135 | 100 | 15 | 22 | 0~25 | 0~50 | 0~6 | 4.5±0.5 | <1.5
VK-500 | 4200*2500*2000 / 12t | 900*800 | 500 | 350 | 60 | 37 | 0~22.5 | 0~45 | 0~6 | 5.5±0.5 | <1.5
VK-1000 | 5100*3000*2500 / 24t | 1200*1100 | 1000 | 600 | 120 | 45 | 0~22.5 | 0~45 | 0~6 | 6±1 | <1.5
VK-2000 | 6000*4200*3000 / 32t | 1400*1300 | 2000 | 1200 | 200 | 55 | 0~20 | 0~40 | 0~6 | 7±1 | <1.5
VK-3000 | 6500*4600*3400 / 35t | 1600*1500 | 3000 | 1800 | 300 | 75 | 0~20 | 0~40 | 0~5 | 8±1 | <1.5
VK-5000 | 7300*5000*3600 / 40t | 1900*1800 | 5000 | 3000 | 500 | 110 | 0~18 | 0~36 | 0~5 | 9±1 | <1.5

高度なソリューションと利点

• 超高真空能力：ミキサーを約40 Paまで排気可能、真空漏洩率約1 Pa/10 s。
• 高粘度・高粉体含有材料の混合課題を解決し、生産効率と混合品質を向上。
• シリコーン加工装置における一般的な油漏れ問題を解決する密封設計。
• 設置面積を削減し、配合管理を改善し、作業強度や接触によるリスクを軽減する可搬式供給システム。
• 加熱・冷却を高速化する高効率温度制御により、冷却効率の課題に対応。

仕様 / 技術仕様

• Brand: JCT Machinery
• 動作方式：底部スクレーパー付きプラネタリー式立式混練（デッドゾーン無し）
• 処理粘度範囲：800,000 cP〜20,000,000 cP
• 温度範囲：0〜220℃（常温〜220℃）
• 真空システム：到達可能真空 ≈ 40 Pa；典型的な絶対圧 < 1.5 kPa；漏洩率 ≈ 1 Pa/10 s
• モデル：VKシリーズ（VK-10〜VK-5000）
• 機械出力例：VK-10 5.5 kW 〜 VK-5000 110 kW
• 刃/回転速度：モデルにより周辺/望遠/回転速度レンジが異なる
• クリアランス許容差：モデルにより 3±0.5 mm 〜 9±1 mm 程度
