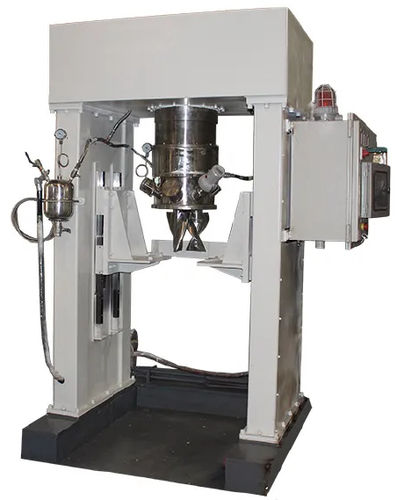

縦型ミキサー VK series

バッチ液体 / 固体セラミック用

概要
JCTの繊維樹脂複合材用縦型混練機は、上部吊り下げ式の混練軸とプラネタリーダブルブレード動作を採用し、高粘度樹脂に対して高い繊維含有率でも均一な混練を行い、繊維の損傷を最小限に抑えます。動的シールや軸受は材料ゾーンから隔離されており、高純度処理に対応します。

用途と主な能力

• 短繊維（1～10 mm）でファイバー重量比が50％を超える条件を処理可能。
• 長繊維（30～50 mm）でファイバー重量比が最大50％まで処理可能。
• ガラス繊維、炭素繊維、アラミド繊維で強化されたポリマーマトリックス複合材や、繊維分散が求められるセラミック・金属マトリックスにも適用。

製品詳細
繊維樹脂複合材は、マトリックス（樹脂、金属、またはセラミック）と高性能繊維補強相を組み合わせた構造材料で、高い比強度、剛性、寸法安定性を提供します。繊維とマトリックスの均一な分散は界面結合と最終特性に直接影響します。VKシリーズは3次元せん断、相互剥離、圧縮を制御し、繊維を均一に濡らして分散させつつ、繊維長を保持します。高真空脱気やジャケット式温度制御により、気泡除去や温度管理が必要な工程に対応します。

装置パラメータ（表）
Model | Dimension H*L*W (mm) ; Weight ; Barrel Inner Size D*H (mm) ; Full Volume (L) ; Useful Volume (L) ; Min Volume (L) ; Power (KW) ; Pericentric Blade Speed (rpm) ; Telecentric Blade Speed (rpm) ; Revolution Speed (rpm) ; Clearance (MM) ; Vacuum Abs Pressure (kPa)
VK-10 | 2600*1600*1400 ; 2.5t ; 300*240 ; 16.9 ; 12 ; 2 ; 5.5 ; 0~25 ; 0~50 ; 0~6 ; 3±0.5 ; <1.5
VK-100 | 3200*2000*1600 ; 6t ; 600*480 ; 135 ; 100 ; 15 ; 22 ; 0~25 ; 0~50 ; 0~6 ; 4.5±0.5 ; <1.5
VK-500 | 4200*2500*2000 ; 12t ; 900*800 ; 500 ; 350 ; 60 ; 37 ; 0~22.5 ; 0~45 ; 0~6 ; 5.5±0.5 ; <1.5
VK-1000 | 5100*3000*2500 ; 24t ; 1200*1100 ; 1000 ; 600 ; 120 ; 45 ; 0~22.5 ; 0~45 ; 0~6 ; 6±1 ; <1.5
VK-2000 | 6000*4200*3000 ; 32t ; 1400*1300 ; 2000 ; 1200 ; 200 ; 55 ; 0~20 ; 0~40 ; 0~6 ; 7±1 ; <1.5
VK-3000 | 6500*4600*3400 ; 35t ; 1600*1500 ; 3000 ; 1800 ; 300 ; 75 ; 0~20 ; 0~40 ; 0~5 ; 8±1 ; <1.5
VK-5000 | 7300*5000*3600 ; 40t ; 1900*1800 ; 5000 ; 3000 ; 500 ; 110 ; 0~18 ; 0~36 ; 0~5 ; 9±1 ; <1.5

設計上の利点

• 上部吊り下げ式攪拌軸：動的シールと軸受はすべて容器の上方に配置され、材料ゾーン外にあるため、軸受汚染やシール摩耗片の混入リスクを排除します。
• プラネタリー混練軌跡：羽根が自転しながら容器中心を公転することで3次元せん断と相互剥離を発生させ、羽根と容器壁間で強いせん断・圧縮を生み出します。
• 繊維にやさしい処理：羽根クリアランスとせん断プロファイルを最適化し、高粘度樹脂との完全な濡れと混和を実現しつつ、繊維破断を最小化します。
• 高真空脱気とジャケット式温度制御：高真空（約 -0.098 MPa まで）で気泡と水分を除去でき、ジャケットにより冷温水や熱油の循環で精密な温度管理が可能です。

特性 / 技術仕様

• シリーズ：VK series（VK-10～VK-5000）。
• 上部吊り下げ式混練軸、動的シールおよび軸受は材料ゾーン外に配置。
• プラネタリーダブルブレード構成により3次元せん断と完全な混練を実現。
• 高粘度樹脂と高い繊維含有率に対応し、繊維損傷を最小限に抑制。
• 真空能力：通常の絶対圧 < 1.5 kPa、概ね -0.098 MPa までの運転をサポート。
• ジャケット付き容器により水または油の循環で温度を精密制御。
• クリアランス、速度範囲、モーター出力は機種により異なります（表参照）。
