縦型ニーダー

バッチ液体 / 固体粉末

製品概要
垂直式プラネタリーダブルパドル構造の縦型ニーダー。高粘度・高弾性・粉体材料の均一な混合、捏ね、分散向けに設計され、R&Dラボや高付加価値の少量生産に適しています。適用粘度範囲：約10,000 cP〜2,000,000 cP。

用途

• 有機シリコーン系複合材：防食性シリコーン樹脂コーティング、電子ポッティング材料など。
• 医療用ポリマー材料：歯科用印象材（シリコーンゴム）、医療用ハイドロゲル、骨セメント、人工関節用ポリマーベース、接着パッチ。
• 炭素繊維強化ポリマー：炭素繊維プリプレグ樹脂、高熱伝導性CF複合スラリー、航空宇宙用エポキシマトリックス。
• エネルギー材料：固体推進薬、エネルギー材料、発火薬、花火用分散体など。
• 電子用熱伝導材料：熱伝導シリコングリース、熱伝導ゲル、相変化熱伝導材、高熱伝導エポキシ封止材。
• セラミックマトリックス複合材：セラミックスラリー、MIM/CIM用原料、先進構造用セラミック前駆体。

装置パラメータ（10L）
容量：10 L
作業充填率：60%〜80%
混合方式：垂直プラネタリーダブルパドル捏ね
主電動機出力：3〜7.5 kW（オプション）
回転速度範囲：0〜60 rpm（インバータ制御）
材質：SS304 / SS316 / ステンレスライニング付き炭素鋼
加熱方式：電気加熱 / 熱媒油 / 温水（オプション）
設計圧力：大気圧または軽微な負圧（最大 -0.098 MPa）
排出方法：底部排出

主な特徴

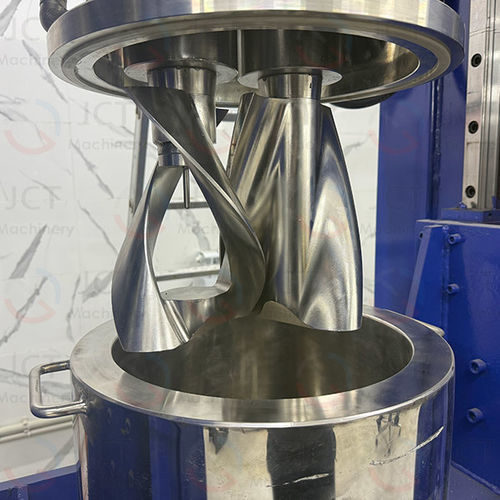

• デッドゾーンのない均一な混合：二つの噛み合うプラネタリーブレードが回転と公転を行い、10L容器内で強いせん断、引き伸ばし、捏ね作用を実現します。
• 軸封の汚染を防止：撹拌軸とベアリングを製品より上部に配置し、材料の軸封部への侵入や潤滑油の混入を回避します。
• 温度制御と真空機能：ジャケット付きシリンダーは温度コントローラーに接続可能、材料温度の直接測定や高密封による真空脱気（最大 -0.098 MPa）に対応。
• 清掃が容易で残留物が少ない：油圧シリンダーで捏ねシリンダーを上下し、ブレードと分離することで完全排出と迅速な清掃が可能です。

カスタマイズオプション

• 防爆仕様：BT4/CT4対応の防爆設計および防爆制御盤。
• 特殊材料：強酸・強アルカリ、摩耗性の高い用途向けにHastelloy合金や表面コーティングを選択可能。
• インテリジェント制御：温度、回転数、真空、トルクの曲線をリアルタイム記録するPLCタッチ式制御をオプション提供。
• 材料特性やプロセス要件に合わせた各種非標準カスタム対応。

仕様 / 技術データ

• モデル：10L 縦型ニーダー
• 公称容量：10 L
• 推奨作業充填率：60%〜80%
• 混合方式：垂直プラネタリーダブルパドル
• 主電動機：3〜7.5 kW（構成により選択）
• 速度制御：インバータによる0〜60 rpm
• 構造材質：SS304、SS316、またはステンレス内張りの炭素鋼
• 加熱オプション：電気 / 熱媒油 / 温水
• 真空能力：最大 -0.098 MPa
• 排出：底部排出、シリンダー油圧昇降による分離
