縦型ミキサー VK series

バッチ液体 / 固体樹脂

製品概要

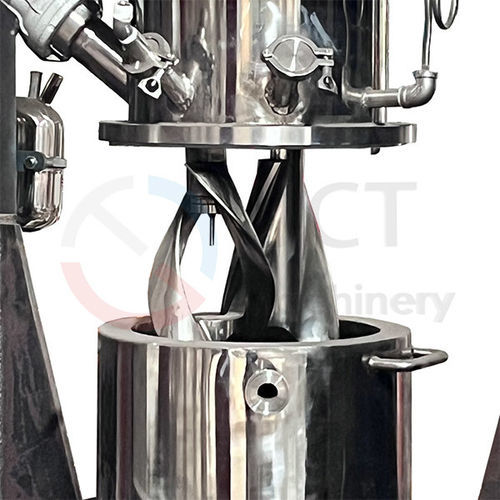

JCTの繊維‑樹脂複合材向け垂直型ニーダーは、上部に吊下げられた混合軸と惑星運動の二重ブレードを組み合わせ、高粘度樹脂の強力な捏ね作用を実現しつつ繊維への機械的ダメージを最小限に抑えます。シールと軸受は材料領域の上方に配置され、混合物への汚染や漏洩を防止します。

性能と用途
繊維強化樹脂複合材（ガラス、炭素、アラミド等）は、マトリックス（樹脂、金属、セラミック等）と高性能繊維を組み合わせ、高い比強度、剛性、寸法安定性を実現します。最終特性は繊維とマトリックスの分散・浸潤に依存します。本機は、均一な混合、脱気、精密な温度管理が要求される産業用途（航空宇宙、電子、先端複合材製造）向けの量産に適しています。

主要な混練能力

• 短繊維（1〜10 mm）を含む比重が50％を超える配合の効果的な混合。
• 長繊維（30〜50 mm）を含む比重が約50％までの配合の効果的な混合。

設計上の利点

• 上部マウントの撹拌軸 — 動的シールと軸受を容器上方に配置し、材料領域外に保持することで、製品への汚染や摩耗粒子の混入を防止します。
• 惑星運動による混練軌跡（3Dせん断とインターピーリング） — 2枚のブレードが自転しつつ容器中心を公転し、ブレード間およびブレードと容器壁間で強力なせん断・圧縮を発生させ均一な混練を実現します。
• 繊維に優しい（破断低減） — ブレードクリアランスとせん断力を最適化し、高粘度樹脂と繊維（長繊維含む）の十分な浸潤を確保しつつ、機械的せん断による繊維破断を抑制します。
• 高真空対応とジャケット温度制御 — 容器は高真空運転（約‑0.098 MPaまで）に対応し脱気と水分除去が可能。ジャケットは水または熱油の循環で精密な温度管理を実現します。

装置パラメータ
ヘッダー： Model | Dimension H*L*W (mm) / Weight | Barrel Inner Size D*H (mm) | Full Volume (L) | Useful Volume (L) | Min Volume (L) | Power (kW) | Pericentric Blade Speed (rpm) | Telecentric Blade Speed (rpm) | Revolution Speed (rpm) | Clearance (mm) | Vacuum Abs Pressure (kPa)
VK-10 | 2600*1600*1400 / 2.5t | 300*240 | 16.9 | 12 | 2 | 5.5 | 0~25 | 0~50 | 0~6 | 3±0.5 | <1.5
VK-100 | 3200*2000*1600 / 6t | 600*480 | 135 | 100 | 15 | 22 | 0~25 | 0~50 | 0~6 | 4.5±0.5 | <1.5
VK-500 | 4200*2500*2000 / 12t | 900*800 | 500 | 350 | 60 | 37 | 0~22.5 | 0~45 | 0~6 | 5.5±0.5 | <1.5
VK-1000 | 5100*3000*2500 / 24t | 1200*1100 | 1000 | 600 | 120 | 45 | 0~22.5 | 0~45 | 0~6 | 6±1 | <1.5
VK-2000 | 6000*4200*3000 / 32t | 1400*1300 | 2000 | 1200 | 200 | 55 | 0~20 | 0~40 | 0~6 | 7±1 | <1.5
VK-3000 | 6500*4600*3400 / 35t | 1600*1500 | 3000 | 1800 | 300 | 75 | 0~20 | 0~40 | 0~5 | 8±1 | <1.5
VK-5000 | 7300*5000*3600 / 40t | 1900*1800 | 5000 | 3000 | 500 | 110 | 0~18 | 0~36 | 0~5 | 9±1 | <1.5

設計上の利点（要約）

• 上部取り付け軸と容器上方のシール/軸受により材料領域の汚染を排除。
• 惑星二重ブレードの軌道運動で3Dせん断、インターピーリング、強力な混練を実現。
• ブレードクリアランスとせん断を最適化し繊維破断を最小化、十分な浸潤を保証。
• 高真空対応容器とジャケット温度制御により脱気とプロセス温度の精密管理が可能。

技術的特長 / 仕様

• 製品群：VKシリーズ（VK-10～VK-5000）。
• 上部吊り混合軸、惑星二重ブレード構造。
• 短繊維・長繊維の配合（高繊維含有、約50％まで）に対応。
• 全容量：約16.9 L～5000 L、モーターパワー目安：5.5 kW～110 kW（機種により異なる）。
• パリセントリック/テレセントリック/回転速度を可変で混練強度を調整可能。
• 高真空脱気機能（表示値：絶対圧 <1.5 kPa）および加熱/冷却用ジャケットを装備。
• 用途：航空宇宙、電子機器、自動車、産業用の高純度・均一性・繊維保護が重要な先端複合材製造。
