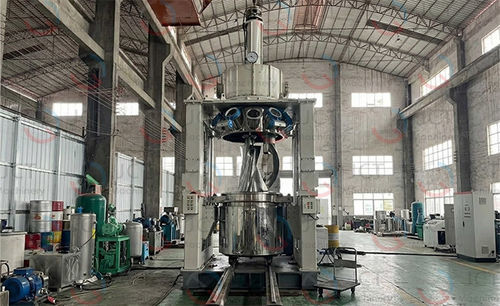

パドルミキサー VK-2000

縦型バッチ液体 / 固体

概要
JCT MachineryのVK-2000防爆型垂直ニーダーは、ロケット推進薬や高リスクの高分子複合材向けに設計された、SPS（PLC）制御の本質安全型混合システムです。軍用／航空宇宙基準の構造。完全油圧駆動で電気スパークを発生させないアーキテクチャ。産業用データ記録（Industry 4.0）。容量範囲：10 L〜5000 L。

主な特徴

• 軍用／航空宇宙グレードの設計
• 完全油圧の無火花防爆アーキテクチャ
• PLCによる連続監視とデータ記録（Industry 4.0）
• 容量レンジ：10 L〜5000 L

装置パラメータ（抜粋）
型式 | 総容量 (L) | 有効容量 (L) | 最小容量 (L) | 出力 (kW) | 周辺ブレード速度 (rpm) | 中空ブレード速度 (rpm) | 回転速度 (rpm) | クリアランス (mm) | 真空絶対圧 (kPa)
VK-2000 | 2000 | 1200 | 200 | 55 | 0–50 | 0–100 | 4–5 | 7±1 | <1.5

主要な技術的利点

• 01 本質安全：無火花の油圧駆動アーキテクチャと防爆油圧ユニット（空圧制御）により、電気駆動や静電気に起因する着火源を除去します。
• 02 混合概念：中空高回転パドルと実心低回転パドルを組み合わせたハイブリッド二軸設計により、微視的なせん断と巨視的な搬送を同時に実現します。
• 03 死点（デッドゾーン）ゼロ処理：低速実心パドル（0–50 rpm）で母材の撹拌・搬送を行い、中空高回転パドル（0–100 rpm）で高拡散を実現。軌道回転4–5 rpmにより均一性を確保します。
• 04 Industry 4.0：産業用PLCによる温度・圧力・トルク・回転数・粘度のリアルタイム監視と自動制御、完全なデータロギングとトレーサビリティによりプロセス最適化が可能です。

適用例

• 航空宇宙用推進薬製造：高粘度で危険度の高い固形推進薬の均一混合。
• 特殊化学品・防衛材料：静電気を帯びやすい可燃性・爆発性粉体と粘性液体の安全な処理。

仕様 / 技術特性

• 型式：VK-2000
• 総容量：2000 L
• 有効容量：1200 L
• 最小容量：200 L
• 出力：55 kW
• 周辺（実心パドル）速度：0–50 rpm
• 中空（パドル）速度：0–100 rpm
• 軌道回転速度：4–5 rpm
• クリアランス：7 ± 1 mm
• 真空絶対圧：<1.5 kPa
• 駆動方式：完全油圧・無火花、直接駆動の高トルク油圧モータ
• 軸/パドル：中空高回転＋実心低回転のハイブリッド構成でデッドゾーンなしの混合
• 制御：産業用PLCによる連続監視、データロギングおよびトレーサビリティ
• 容量レンジ：10 L〜5000 L（カスタマイズ対応）
