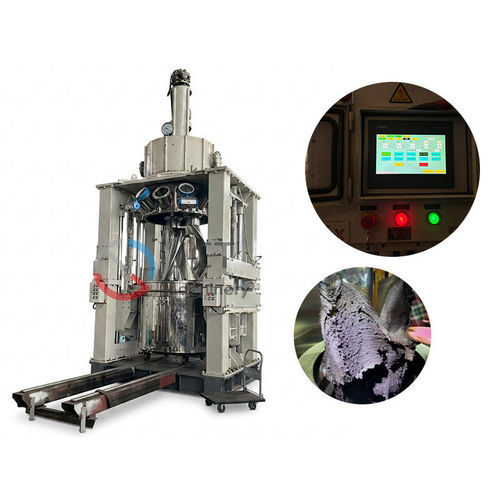

パドルミキサー VK series

縦型連続バッチ

製品概要
JCT Machinery の VK シリーズ垂直式練り機は、防爆構造の上部駆動式混合装置で、固体推薬やその他の超高粘度複合材料の製造向けに設計されています。真空混合、精密温度制御、PLC 自動化により、高固形分・温度敏感な配合の安全かつ再現性のある生産を実現します。

主な特長

• 可燃性／エネルギー材料に対応した防爆設計
• 真空脱気・真空混合（概ね -0.098 MPa までの真空レベル）
• 高トルク・低速のペリセントリック／テレセントリック混合羽根
• 上部に配置された駆動部、ベアリング、減速機 — 下部シャフトシールなし
• PLC 自動制御、オプションのタッチスクリーン HMI
• 連続温度監視、異常アラート、クローズドループ制御
• インテリジェントな自己診断と視覚的故障位置特定

運用上の留意点

• 極めて高い粘度および高固形分の配合に対応
• 材料は温度変動に敏感で、摩擦加熱や静電気の影響を受けやすい
• 垂直配置により駆動部を製品上部に配置し、シャフトシールとの接触や摩擦熱を低減
• 真空脱気により捕捉空気を除去し、製品密度と均一性を向上

立式捏合機（固体推薬） 装置パラメータ
Model | Full Volume (L) | Useful Volume (L) | Power (kW) | Pericentric Blade Speed (rpm) | Telecentric Blade Speed (rpm) | Revolution Speed (rpm) | Vacuum Abs Pressure (kPa)
VK-10 | 16.9 | 12 | 5.5 | 0~25 | 0~50 | 0~6 | <1.5
VK-100 | 135 | 100 | 22 | 0~25 | 0~50 | 0~6 | <1.5
VK-500 | 500 | 350 | 37 | 0~22.5 | 0~45 | 0~6 | <1.5
VK-1000 | 1000 | 600 | 45 | 0~22.5 | 0~45 | 0~6 | <1.5
VK-2000 | 2000 | 1200 | 55 | 0~20 | 0~40 | 0~6 | <1.5
VK-3000 | 3000 | 1800 | 75 | 0~20 | 0~40 | 0~5 | <1.5
VK-5000 | 5000 | 3000 | 110 | 0~18 | 0~36 | 0~5 | <1.5

利点

• 上部配置のベアリングと減速機により下部シャフトシールを排除し、漏えい・汚染リスクを低減
• 摩擦熱を抑える設計により、エネルギー性材料の安全性を向上
• 真空脱気（約 -0.098 MPa）により密度を向上させ、気泡を低減
• 上置き駆動により保守点検が容易

用途分野

• 固体推薬処理、HTPB 推薬
• 高エネルギー材料のスラリー、高充填複合材料
• サーマルペースト、航空宇宙用シーラント
• MIM（メタルインジェクションモールド）・CIM（セラミックインジェクションモールド）用原料調製

拡張機能と制御ハイライト
Flexible Interaction Terminals | Standalone touchscreen + multi-axis adjustable robotic arm | HMI の操作性と作業角度を向上
Precision Security and Early Warning | 連続温度監視 + 異常アラート／自動クローズドループ制御 | プロセスの安定化と熱暴走防止
Intelligent Self-Diagnosis | 視覚的故障位置特定システム | 保守の迅速化
Quality Traceability System | 多層アクセス制御 + 操作ログの監査トレイル | 完全な品質トレーサビリティを確保
Industrial Interconnectivity | MES/ERP 統合 + リモートデータ取得 | 工場のデジタルトランスフォーメーションを支援

技術仕様 / 特性

• Brand: JCT Machinery
• モデル群: VK series (VK-10, VK-100, VK-500, VK-1000, VK-2000, VK-3000, VK-5000)
• フルボリューム範囲: 16.9 L ～ 5000 L；有効容量例: 12 L (VK-10) ～ 3000 L (VK-5000)
• モーター出力範囲: 5.5 kW ～ 110 kW（機種による）
• 混合速度: 機種によりペリセントリックおよびテレセントリック羽根の範囲が異なる
• 回転速度: 通常 0–6 rpm（最大機種は 0–5 rpm）
• 真空能力: 約 -0.098 MPa までの脱気が可能；真空絶対圧 <1.5 kPa 表示
• 制御と安全: PLC 自動化、HMI オプション、連続温度監視、アラート、視覚的故障位置特定、MES/ERP 統合
