縦型ニーダー JCT VK series

タンク底バッチ液体/ガス

概要
JCT VKシリーズの立式混練機は、高粘度・低流動性材料の混練向けに設計されています。垂直シリンダー、S字羽根の惑星運動、ジャケットによる加熱/冷却、真空オプションを組み合わせた構成です。産業用途は化学、食品、新エネルギー、先端材料などです。

製品概要
JCT Machineryは、シリンダー材質（SS304/SS316または炭素鋼）、羽根構成（中空/実心のS字羽根）、PLC制御、可変周波数駆動などを選択可能な立式混練機を提供します。ジャケット加熱/冷却、真空機能、底部排出などのオプションに対応します。

動作原理

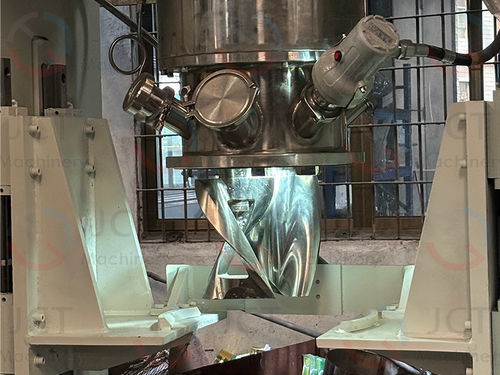

立式混練機は密閉シリンダー内で垂直配置のS字羽根が惑星様に回転して混合します。主な動作項目：

• 二つの羽根が異なる回転速度で相対回転し、剪断・圧縮・折り込みを発生させ均一な混合を実現します。
• ジャケットにより蒸気・油・電気加熱等で温度制御が可能です。
• 底部排出と真空オプションにより脱ガスとほぼ完全な排出が可能です。

構成

• 1. 本体：立式混合シリンダー（SS304/SS316または炭素鋼）、接触面のコーティング選択可、昇降機構あり。
• 2. 羽根：S字羽根（中空または実心）、通常ステンレス製、シャフトとシールは製品と接触しない設計。
• 3. 駆動：インバータ駆動＋減速機による広い速度域。
• 4. 加熱/冷却：電気、蒸気、油ジャケット対応。
• 5. 制御：PLCによる温度・時間・速度の自動制御、HMI対応可。
• 6. 安全：過負荷保護、非常停止、周辺保護ネットオプション。

主要パラメータ

• JCT VK5 — 容量 2.5 L；中央羽根 2–20 rpm；回転羽根 10.4–104 rpm；駆動 0.75 kW。
• JCT VK60 — 容量 30 L；中央羽根 1.5–15 rpm；回転羽根 6–56 rpm；駆動 5.5 kW。
• JCT VK100 — 容量 50 L；中央羽根 1.4–14 rpm；回転羽根 6.5–58 rpm；駆動 7.5 kW。
• JCT VK200 — 容量 100 L；中央羽根 1.3–12 rpm；回転羽根 6.7–49 rpm；駆動 15 kW。
• JCT VK400 — 容量 200 L；中央羽根 1.1–11 rpm；回転羽根 4.4–44 rpm；駆動 45 kW。
• JCT VK800 — 容量 400 L；中央羽根 1–10 rpm；回転羽根 3.7–37 rpm；駆動 75 kW。

利点

• 惑星様の羽根運動によりデッドゾーンを排除し、壁面への付着を防止します。
• シャフトとシールを製品から隔離することで軸受やシールの腐食による汚染リスクを低減します。
• 安定した真空性能（約 -0.1 MPa）により脱ガス処理が可能です。
• ジャケットと温度コントローラで精密な温度管理が可能です。
• 複数シリンダー構成、底部排出、清掃性により継続生産に適します。
• 非常に高い粘度（>800,000 cps）や流動性の低い材料の混合に対応します。
• 低速混練により高速度分散によるポリマー鎖の損傷や過トルクリスクを低減します。

用途

• 有機ケイ素複合材料
• 医療用ポリマー材料
• 炭素繊維強化ポリマー
• 火薬・起爆材（取り扱いに特別条件）
• 電子用熱伝導材料
• セラミックマトリックス複合材料

技術仕様

• シリーズ: JCT VK (VK5–VK800)。
• 容量: 2.5–400 L、特注サイズ対応。
• 材質: SS304/SS316 または炭素鋼、接触面に対する特殊コーティングオプション。
• 加熱: ジャケット加熱（電気/蒸気/油）およびPLC制御。
• 真空: 約 -0.1 MPaまでの脱ガス/真空運転対応。
• 制御: PLC + VFDにより自動化。
• 安全: 過負荷保護、非常停止；用途に応じた防爆仕様対応可。
• カスタマイズ: 要求に応じた寸法・構成の特注対応。
