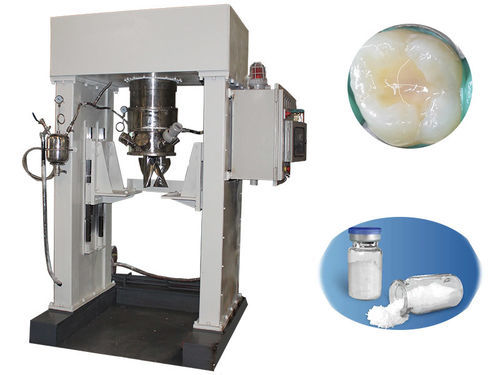

縦型ニーダー VK series

バッチ液体 / 固体ポリマー

概要
VKシリーズの垂直式捏合機は、歯科用樹脂、骨セメント、医療用シリコーン、バイオハイドロゲルなどの医療用ポリマー材料の研究開発および生産において不可欠なプロセス制御を提供します。垂直設計により駆動部とシールが製品レベルの上部に配置され、真空脱ガスが可能で軸シールによる製品汚染リスクを排除します。超高粘度の無菌処理でGMP準拠の工程に適しています。

主要機能
混合に接触するのは撹拌羽根と容器のみ。高真空脱ガスにより低分子量成分を除去。ジャケット付き容器とスクレーパー羽根により精密な温度管理と完全な排出/CIP/SIPが可能です。

特徴

• 01 溶剤不使用処理
• 溶剤を不要にし、合成・混合を簡素化するとともに毒性、エネルギー消費、排出を低減します。
• 02 超高真空
• 重合中に生成される低分子量ポリマーを効率的に除去します。
• 03 材料汚染なし
• 接触面が羽根と容器のみのため、異物による汚染を防ぎます。
• 04 高品質な製品
• 他の設備に比べて純度、強度、靭性、均一性に優れます。
• 05 固形分含有量の増加
• 充填剤の高負荷を可能にし、材料コストを低減し性能を向上させます。
• 06 高効率生産
• 複数容器のローテーション運転により排出・洗浄が容易です。

主な適用分野

• 1. 歯科用コンパウンド — 高充填の歯科用コンポジット樹脂やガラスアイオノマーセメントを、高い剪断力で分散しポリマー鎖を損なわずに混合。
• 2. 医療用液状シリコーンゴム（LSR） — 高真空下で高粘度のA/Bシリコーンに充填剤や医薬品成分を均一に練り込む。
• 3. 医療用骨セメント（PMMA） — PMMA粉末と液状モノマーの迅速な湿潤と脱気により気泡欠陥を回避。
• 4. 医療用ハイドロゲル・ヒアルロン酸 — 高粘弾性材料を優しく効率的に捏合し、架橋ネットワークを保持。

装置パラメータ（VKシリーズ）
Model | Dimension H*L*W /mm; Weight | Barrel inner size D*H /mm | Full Volume /L | Useful Volume /L | Min Volume /L | Power /kW | Pericentric Blade Speed /rpm | Telecentric Blade Speed /rpm | Revolution Speed /rpm | Clearance /MM | Vacuum abs pressure /kPa
VK-10 | 2600*1600*1400; 2.5t | 300*240 | 16.9 | 12 | 2 | 5.5 | 0~25 | 0~50 | 0~6 | 3±0.5 | <1.5
VK-100 | 3200*2000*1600; 6t | 600*480 | 135 | 10 | 0 | 15 | 0~25 | 0~50 | 0~6 | 4.5±0.5 | <1.5
VK-500 | 4200*2500*2000; 12t | 900*800 | 500 | 350 | 60 | 37 | 0~22.5 | 0~45 | 0~6 | 5.5±0.5 | <1.5
VK-1000 | 5100*3000*2500; 24t | 1200*1100 | 1000 | 600 | 120 | 45 | 0~22.5 | 0~45 | 0~6 | 6±1 | <1.5
VK-2000 | 6000*4200*3000; 32t | 1400*1300 | 2000 | 1200 | 200 | 55 | 0~20 | 0~40 | 0~6 | 7±1 | <1.5
VK-3000 | 6500*4600*3400; 35t | 1600*1500 | 3000 | 1800 | 300 | 75 | 0~20 | 0~40 | 0~5 | 8±1 | <1.5
VK-5000 | 7300*5000*3600; 40t | 1900*1800 | 5000 | 3000 | 500 | 110 | 0~18 | 0~36 | 0~5 | 9±1 | <1.5

構造的特徴
駆動部とシールを製品上方に配置することで軸シールと材料の接触を排除し、汚染リスクを最小化。動的シールを最小限に抑え、静的シールを採用することで高真空（-0.098 MPa以上）を持続可能。容器は一体で下降・移動でき、死角のない設計によりCIP/SIPが容易。ジャケットとスクレーパー羽根により均一な熱伝達と±1°Cの温度制御が可能。

技術仕様

• 接触面：材料と接触するのは羽根と容器のみで交差汚染リスクを低減。
• 真空性能：持続的な高真空（-0.098 MPa以上）；吸引圧力通常 <1.5 kPa。
• 温度制御：ジャケット＋スクレーパーによる均一な熱伝達、±1°Cの制御精度。
• 混合機構：ペリセントリック／テレセントリック羽根＋回転によるプラネタリ／垂直捏合で超高粘度材料の高せん断混合を実現。
• 洗浄・排出：死角のない容器設計；CIP/SIPのための下降／移動が容易。
• モデルレンジ：VKシリーズはラボから大容量生産まで対応（有効容量約12 L〜数千L、出力と羽根速度は機種により異なる）。
