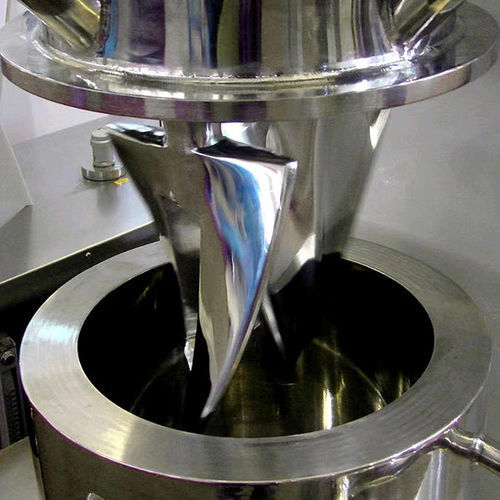

縦型ミキサー VK series

連続バッチ液体 / 固体

概要
VKシリーズのデンタルレジン縦型ニーダーは、真空および温度制御下で高粘度の歯科用樹脂、歯科用コンポジット、医療用ポリマー複合材料を処理するために設計された縦型の混合・捏練装置です。

主な機能

• 高粘度混合：連続的な圧縮、剪断、折りたたみ動作により高固形分の粘性配合物を処理
• 充填材分散：無機充填材を均一に分散させアグロメリットを低減する専用羽根
• 真空混合・脱気：気泡や空気巻き込みを低減する密閉真空対応
• 温度制御（オプション）：加熱/冷却ジャケットと外部温度制御ユニット
• 密閉生産：外部汚染を最小化し真空処理を容易にする設計
• 製品から隔離された上部シールにより汚染リスクを低減
• 密閉設計により黒点や金属汚染の発生はほぼゼロ
• 重ね合わせた惑星運動によりデッドゾーンなしで均一混合を実現
• 油圧昇降と壁面スクレーパーによる簡易洗浄・排出
• 薄層剪断＋高真空による高粘度ペーストの強力脱気
• 接触部は医療用清浄度に応じて鏡面研磨したステンレス製が可能

適合材料

• 歯科用コンポジット樹脂
• 歯科充填用樹脂
• 光硬化型歯科用樹脂
• 一時的修復材料
• 接着剤類
• 医療用ポリマー複合材料
• 樹脂マトリックス複合材料
• 高粘度樹脂・充填材系

装置パラメータ
Model | Full Volume /L | Useful Volume /L | Min Volume /L | Power /kW | Pericentric Blade Speed /rpm | Telecentric Blade Speed /rpm | Revolution Speed /rpm | Vacuum Abs Pressure /kPa
VK-10 | 16.9 | 12 | 2 | 5.5 | 0~25 | 0~50 | 0~6 | <1.5
VK-100 | 135 | 100 | 15 | 22 | 0~25 | 0~50 | 0~6 | <1.5
VK-500 | 500 | 350 | 60 | 37 | 0~22.5 | 0~45 | 0~6 | <1.5
VK-1000 | 1000 | 600 | 120 | 45 | 0~22.5 | 0~45 | 0~6 | <1.5
VK-2000 | 2000 | 1200 | 200 | 55 | 0~20 | 0~40 | 0~6 | <1.5
VK-3000 | 3000 | 1800 | 300 | 75 | 0~20 | 0~40 | 0~5 | <1.5
VK-5000 | 5000 | 3000 | 500 | 110 | 0~18 | 0~36 | 0~5 | <1.5

構造的特徴

• 材料から隔離された上部シールにより汚染を低減
• 極めて低い黒点・金属汚染リスク（ほぼ漏れなし）
• 重ね合わせた惑星運動により混合のデッドゾーンがない
• 油圧昇降と壁面スクレーパーで容易な洗浄・排出を実現
• 薄層剪断と高真空の組合せによる極めて強力な脱気能力

この縦型ニーダーを選ぶ理由

• 01 高い充填率を有する高粘度歯科材料の強力な混合に対応
• 02 専用羽根により充填材の湿潤と分散を改善しアグロメリットを低減
• 03 真空混合・脱気オプションで気泡や空気巻き込みを低減
• 04 ジャケット式温度制御で熱に敏感な配合の発熱を管理
• 05 密閉設計と鏡面研磨された接触部で医療用クリーンネス要件に対応可能

特性／技術仕様

• 混合原理：デッドゾーンを排除する重ね合わせた惑星運動
• シール設計：製品から隔離された上部シールで汚染・漏れを最小化
• 脱気：薄層剪断と高真空により高粘度媒体の効率的な脱気を実現
• 洗浄／排出：油圧昇降と鏡面研磨の接触部により容易なスクレーピングと洗浄
• 温度制御：ジャケット容器と外部温度制御ユニットのオプション
• 材料適合性：光硬化樹脂、充填材の多いシステム、医療用ポリマー複合材およびその他の高粘度樹脂/充填系配合
