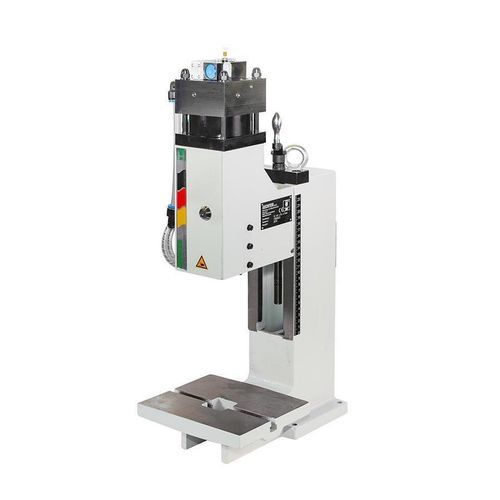

空圧式プレス機 4 LPL

組み立てペダルコントロール

概要
リニア作動の空気圧プレスで、精密な圧入および組立作業向けに設計されています。スタートボタンまたは工具による接触解除で動作します。取り外し可能なクランプ片と、ガタのない調整式プリズムガイドにより、クランプされたワークを損傷なく安全に取り扱えます。

寸法表
A2 : 800
B : 580
C : 415
D : 200
E : 120
F : 92
G : 75
U : 21
V : Ø 10 H7
X : 73-240
X1 : 4 (5,9)
Ymax : 778

付属品 / 供給品

• 付属品なしの標準プレス
• 喉元拡大仕様の標準プレス
• 設置高さ拡大仕様の標準プレス
• プレスベースへの側面取付用支持テーブル（右側）、高さ調整可能
• 空気式ストロークカウンター
• 定義されたトリガー用の追加押しボタンコントロール（例：保護作業所向け）
• フットスイッチ
• 中央穴付きセンタリングプレート
• プレスベース H 約800 x W 690 x D 565 mm、機械支持要素付きで調整可能
• プレスベース H 約700 x W 690 x D 565 mm、機械支持要素付きで調整可能
• プレスベースへの側面取付用支持テーブル（左側）、高さ調整可能
• 高負荷用スライディングテーブル（機械式）
• ロックボルト付高負荷用スライディングテーブル（機械式）
• クランプブラケット 約H160 x W130 x D118 mm（オーバーハング拡大仕様のスタンド専用）
• クランプブラケット 約H160 x W130 x D58 mm（オーバーハング拡大仕様のスタンド専用）

GECHTERの特長
ガタのない調整式プリズムガイド。クランプ片は前方に取り外せ、クランピングピンを損傷しません。テーブル切欠き固定 2x DIN 650 M8x10。

技術仕様

• プレス種別：リニア作動式空気圧プレス
• 操作：スタートボタンまたは工具による接触解除
• オーバーハング：120 mm
• 設置高さ調整範囲：73 – 240 mm
• 押圧力 / 有効ストローク / 動作圧力：4 kN / 7.8 bar
• ストローク長：4 mm（安全工具使用時 5.9 mm）
• 押圧力 / 動作圧力（別表記）：56 kN / 6.5 bar
• 力の発生：空気圧シリンダー
• 動作圧力（作業範囲）：3 - 7.8 bar
• 位置決め孔：Ø10 H7
• クランプ片：取り外し可能なクランプ片
• 回転防止ガイド：プリズムガイド
• ガイド調整（ガタなし）：調整ワッシャーによる
• ガイドユニット高さ調整：ハンドクランク
• ガイドユニット固定ねじトルク：90 Nm
• 接続ホース：1/4"
• 標準色：RAL 7035
• 重量：36 kg
