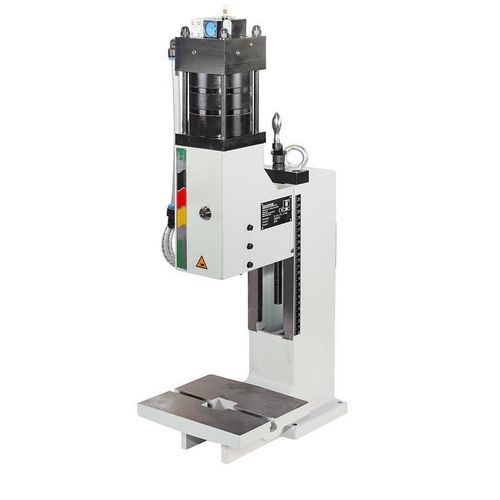

空圧式プレス機 12 LPL

圧縮ペダルコントロール

製品概要
リニア式空気圧プレス LPL、押圧力 12 kN。始動ボタンまたは工具による接点動作での操作。力は空気シリンダーで発生。ストローク 4 mm（安全工具使用時 5.9 mm）。取付高さ 73～240 mm 可変。オーバーハング 120 mm。位置決め孔 Ø10 H7。取り外し可能な締め具。遊びのない調整可能なプリズムガイド。高さ調整は手動クランク。標準色 RAL 7035。質量 約 42 kg。

寸法表
A2: 800
B: 580
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 73-240
X1: 4 (5.9)
Ymax: 929

付属品・供給例（例示）

• ベース：取付高さを拡大した標準プレス
• アクセサリなしの標準プレス
• 拡大オーバーハングの標準プレス

付属品

• 中央穴付きセンタリングプレート
• プレスベース H 約 800 x W 690 x D 565 mm、機械支持要素で調整可能
• プレスベース H 約 700 x W 690 x D 565 mm、機械支持要素で調整可能
• プレスベースへ側面取付用サポートテーブル（左）、高さ調整可能
• プレスベースへ側面取付用サポートテーブル（右）、高さ調整可能
• 空気式ストロークカウンター
• 定義されたトリガー用の追加押しボタン制御（例：保護作業所向け）
• フットスイッチ

スライディングテーブル

• 高荷重対応スライディングテーブル、機械式
• 高荷重対応スライディングテーブル、機械式（ラッチ付）

クランプブロック

• クランプブロック 約 H 160 x W 130 x D 58 mm（オーバーハング拡大仕様のスタンド用）
• クランプブロック 約 H 160 x W 130 x D 118 mm（オーバーハング拡大仕様のスタンド用）

特長
遊びのない調整可能なプリズムガイド。締め具は前方に取り外し可能で、締付ピンを損傷しません。

仕様 / 技術仕様

• プレス型式：リニア式空気圧プレス
• 操作方式：始動ボタンまたは工具接点による動作
• オーバーハング：120 mm
• 取付高さ：73 – 240 mm 可変
• ストローク：4 mm（安全工具使用時 5.9 mm）
• 押圧力：12 kN
• 力の発生：空気シリンダー
• 作動圧力：3 - 7.8 bar
• 位置決め孔：Ø10 H7
• 締め具：取り外し可能な締め具
• ガイド：プリズムガイド、調整により遊びなし
• ガイド高さ調整：手動クランク
• ガイド部ねじ締めトルク（1本）：90 Nm
• 接続ホース：1/4"
• 標準色：RAL 7035
• 質量：42 kg
