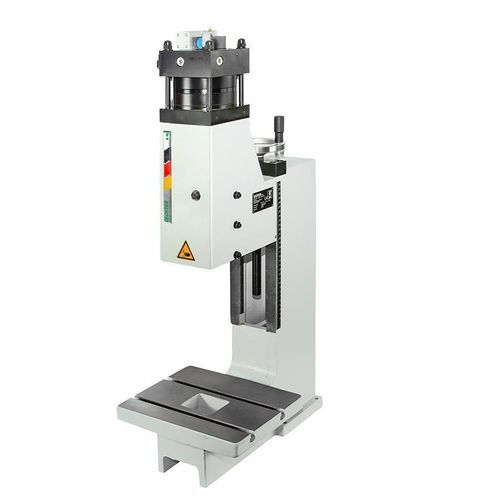

空圧式プレス機 13 LPL組み立てペダルコントロール直接作動式
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 空圧式
- 機能
- 組み立て
- その他の特徴
- ペダルコントロール, 直接作動式
- 圧力能力
13 kN
- ストローク
最少: 4 mm
(0.157 in)最大: 5.9 mm
(0.232 in)- 最大圧力
最少: 3 bar
(44 psi)最大: 7 bar
(102 psi)- 重量
94 kg
(207 lb)
詳細
概要
寸法表
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5.9)
Ymax: 1101
付属品およびオプション
特長
仕様 / 技術データ
- 精密な圧入および組立作業向けに設計された直動式空気圧プレスです。
- 操作方法：始動ボタンまたは工具による接点解放。
寸法表
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5.9)
Ymax: 1101
付属品およびオプション
- ベース：付属品なしの標準プレス
- ベース：喉部拡大仕様の標準プレス
- ベース：設置高さ拡大仕様の標準プレス
- プレスベース 約 H 約 700 x W 690 x D 565 mm、機械支持要素で調整可能
- プレスベース 約 H 約 800 x W 690 x D 565 mm、機械支持要素で調整可能
- プレスベースへの側面取り付け用サポートテーブル（左側）、高さ調整可能
- プレスベースへの側面取り付け用サポートテーブル（右側）、高さ調整可能
- 空気式ストロークカウンタ
- 定義されたトリガー用の追加押ボタン制御（例：保護作業所向け）
- フットスイッチ
- 中央穴付きセンタリングプレート
- カラーなしクランピングピン
- カラー付きクランピングピン
- 高耐荷重スライディングテーブル（機械式）
- ロックピン付高耐荷重スライディングテーブル（機械式）
- クランプブラケット 約 H 160 x W 130 x H 118 mm（オーバーハング拡大のスタンド専用）
- クランプブラケット 約 H 160 x W 130 x H 58 mm（オーバーハング拡大のスタンド専用）
特長
- 遊び無く調整可能なプリズムガイド。クランプされたワークは前方に取り外せ、クランピングピンを損傷しません。
- テーブル固定：2x DIN 650 M8x10（図示）
仕様 / 技術データ
- プレス形式：直動式空気圧プレス
- 操作：始動ボタンまたは工具による接点解放
- オーバーハング（突出量）：160 mm
- 設置高さ調整範囲：100 - 315 mm
- ストローク長：4 mm、セーフティーツール使用時 5.9 mm
- 押圧力 / 動作圧力：13 kN / 7 bar
- 力の発生：空気シリンダ
- 動作圧力：3 - 7 bar
- 位置決め穴：Ø15 H7
- ワーククランプ：取り外し可能なクランプ
- 捻じれ防止ガイド：プリズムガイド
- ガイド遊び調整：調整ガイドによる
- 高さ調整ガイド部：ハンドクランク
- ガイド部固定ねじの締付トルク：120 Nm
- 接続ホース：1/4"
- 標準色：RAL 7035
- 重量：94 kg
