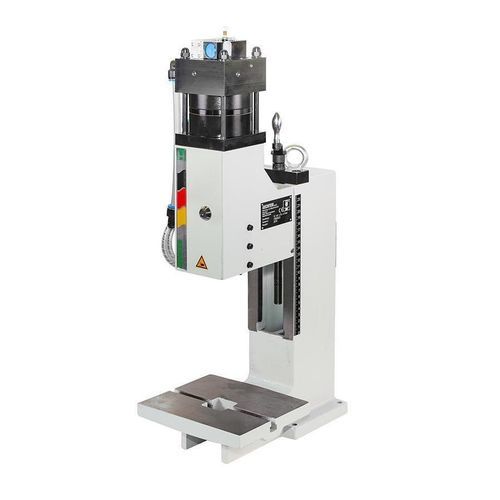

空圧式プレス機 8 LPL

成形組み立て

製品概要
空気式リニアプレス LPL は、4 mm のストローク（安全工具使用時 5.9 mm）で 8 kN の押圧力を発生します。設置高さの調整と精密なガイドが求められる繰り返しのプレス、組立、成形作業向けに設計されています。

寸法表

• A2: 800
• B: 580
• C: 415
• D: 200
• E: 120
• F: 92
• G: 75
• U: 21
• V: Ø 10 H7
• X: 73-240
• X1: 4 (5.9)
• Ymax: 778

付属品 / 供給品（ページに表示される選定）

• ベース：付属品なしの標準プレス
• ストローク拡大タイプの標準プレス
• 取付高さ拡大タイプの標準プレス
• フットスイッチ
• 中央穴付きセンタリングプレート
• プレスベース（約 H 800 x W 690 x D 565 mm）、機械支持要素で調整可能
• プレスベース（約 H 700 x W 690 x D 565 mm）、機械支持要素で調整可能
• プレスベースに側面取付け用サポートテーブル（左側）、高さ調整可能
• プレスベースに側面取付け用サポートテーブル（右側）、高さ調整可能
• 空気式ストロークカウンター
• 定義されたトリガ用の追加プッシュボタン制御（例：保護施設向け）
• 高荷重用スライディングテーブル（機械式）
• 高荷重用スライディングテーブル（機械式、ロックピン付）
• クランプブラケットのバリエーション（約 H 160 x W 130 x H 58 mm および H 160 x W 130 x H 118 mm）

特長
ガタ無く調整可能なプリズムガイド。クランプ片は前方に取り外せ、クランプピンを損傷しません。取付け：2x DIN 650 M8x10。

技術仕様

• プレス種別：リニア作動式空気プレス
• 操作方法：スタートボタンまたは工具による接点解放
• 張出し：120 mm
• 取付高さ調整範囲：73 – 240 mm
• 押圧力 / 力行程 / 使用圧力：8 kN / 7.8 bar
• ストローク長：4 mm（安全工具使用時 5.9 mm）
• 力の発生：空気シリンダ
• 使用圧力：3 - 7.8 bar
• 位置決め穴：Ø10 H7
• 被締結物：取り外し可能な被締結物
• 回転防止ガイド：プリズムガイド
• ガイドのガタ調整：調整シムによる
• ガイド部高さ調整：ハンドクランク
• ガイド部締結ねじ締付トルク：90 Nm
• エア接続ホース：1/4"
• 標準色：RAL 7035
• 質量：40 kg
