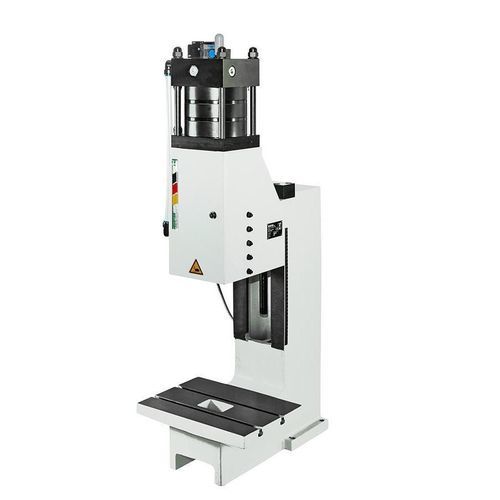

空圧式プレス機 33 LPL

トグルペダルコントロール

寸法
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5.9)
Ymax: 1390

付属品（製品ページに例を掲載）

• 付属品なしの標準プレス
• スロット拡大仕様の標準プレス
• 設置高さ拡大仕様の標準プレス
• 空気式ストロークカウンター
• 定義されたトリガ用の追加押しボタン制御（例：保護工場向け）
• フットスイッチ
• 中央穴付きセンタリングプレート
• カラーなしのクランピングピン
• カラー付きのクランピングピン
• プレスベース 約 H 800 x W 690 x D 565 mm（機械支持要素で調整可能）
• プレスベース 約 H 700 x W 690 x D 565 mm（機械支持要素で調整可能）
• プレスベースへの側面取付用サポートテーブル（左側）、高さ調整可能
• プレスベースへの側面取付用サポートテーブル（右側）、高さ調整可能
• 耐荷重スライディングテーブル（機械式）
• 耐荷重スライディングテーブル（機械式、ロックボルト付）
• クランプブラケット 約 H 160 x W 130 x H 58 mm（突出し拡大のスタンド用）
• クランプブラケット 約 H 160 x W 130 x H 118 mm（突出し拡大のスタンド用）

GECHTERの特長
遊びのない調整可能なプリズムガイド。クランプされたワークは、クランピングピンを損傷することなく前方に取り外せます。

技術仕様

• プレス種別：空気式ニークレバープレス
• 操作方法：スタートボタンまたは工具による接点解放
• 突出し（オーバーハング）：200 mm
• 設置高さ調整範囲：120 - 370 mm
• ストローク長：4 mm（安全工具使用時 5.9 mm）
• 加圧力 / 作動圧力：33 kN / 6.5 bar
• 力の発生：空気シリンダー
• 作動圧力：3 – 6.5 bar
• 位置決め穴：Ø25 H7
• クランプ部：取り外し可能なクランプ部品
• ねじれ防止ガイド：プリズムガイド
• 遊び調整：調整ガイブにより
• ガイド高さ調整：ラチェット
• ガイド部固定ネジ締付トルク：170 Nm
• 接続ホース：1/2''
• 標準色：RAL 7035
• 重量：203 kg
