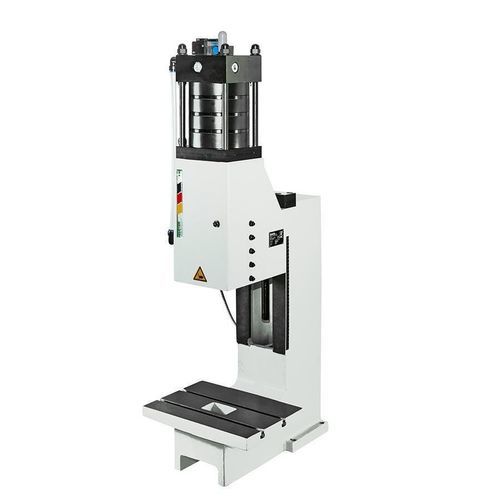

空圧式プレス機 45 LPL

成形組み立てトグル

製品
空気式ニーレバープレス LPL、加圧力 45 kN。工業生産の反復性のある圧入、成形、組立作業に適しています。

寸法表
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5.9)
Ymax: 1465

供給品 / アクセサリ

• ベース：付属品なしの標準プレス
• ベース：開口部拡大の標準プレス
• ベース：設置高さ拡大の標準プレス
• アクセサリ：カラーなしクランピングピン
• アクセサリ：カラー付きクランピングピン
• アクセサリ：機械支持部材で調整可能なプレスベース 約 H 800 x W 690 x D 565 mm
• アクセサリ：機械支持部材で調整可能なプレスベース 約 H 700 x W 690 x D 565 mm
• アクセサリ：プレスベースへの側面取付け用サポートテーブル（左）、高さ調整可
• アクセサリ：プレスベースへの側面取付け用サポートテーブル（右）、高さ調整可
• アクセサリ：空気式ストロークカウンタ
• アクセサリ：定義されたトリガ用の追加押しボタン制御（例：保護作業所向け）
• アクセサリ：フットスイッチ
• アクセサリ：中央穴付きセンタリングプレート
• スライディングテーブル：ヘビーデューティー・スライディングテーブル（機械式）
• スライディングテーブル：ロックボルト付きヘビーデューティー・スライディングテーブル（機械式）
• クランプブラケット：クランプブラケット 約 H 160 x W 130 x H 58 mm（突出し拡大のスタンド専用）
• クランプブラケット：クランプブラケット 約 H 160 x W 130 x H 118 mm（突出し拡大のスタンド専用）

特長
ガタのない調整可能なプリズムガイド。クランプされたワークは前方向に取り外し可能で、クランピングピンを損傷しません。

技術仕様

• プレス型式：空気式ニーレバープレス
• 操作：スタートボタンまたは工具接触による解除
• 突出し：200 mm
• 設置高さ調整範囲：120 - 370 mm
• ストローク長：4 mm、セーフティツール使用時 5.9 mm
• 押圧力 / 動作圧力：45 kN / 6.5 bar
• 力の発生：空気シリンダ
• 動作圧力：3 – 6.5 bar
• 取付穴：Ø25 H7
• クランプワーク：取り外し可能なクランプワーク
• ねじれ防止ガイド：プリズムガイド
• ガイド調整（ガタ無）：調整ゲージによる
• ガイドユニット高さ調整：ラチェット
• ガイドユニット固定ねじトルク：170 Nm
• 接続ホース：1/2"
• 標準色：RAL 7035
• 重量：208 kg
