空圧式プレス機 20 LPL

トグルペダルコントロール

概要

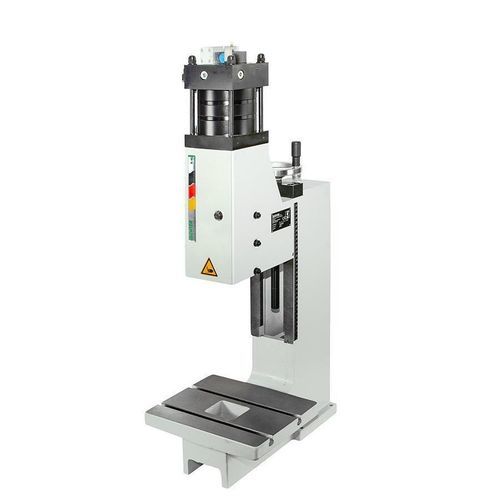

モデル LPL の空圧トグル（レバー）式プレス、定格押圧力 20 kN。着脱可能なクランプ部と、微小な遊びも調整できるプリズムガイドを備え、精密なプレス及び組立作業に適しています。取付高さやストロークの選択により、繰り返し生産や金型交換にも対応します。

寸法表
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5.9)
Ymax: 1161

付属品 / 提供品

• アクセサリー無しの標準プレス
• 開口部拡大タイプの標準プレス
• 取付高さ拡大タイプの標準プレス
• プレスベース H 約700 x W 690 x D 565 mm（機械支持要素で調整可能）
• プレスベースへの側面取付用サポートテーブル（左側）、高さ調整可
• プレスベースへの側面取付用サポートテーブル（右側）、高さ調整可
• 空圧ストロークカウンター
• 定義されたトリガ用の追加押しボタン（例：保護作業所向け）
• フットスイッチ
• 中央穴付きセンタリングプレート
• フランジ無しクランピングピン
• フランジ付クランピングピン
• プレスベース H 約800 x W 690 x D 565 mm（機械支持要素で調整可能）
• 高耐荷重スライディングテーブル（機械式）
• 高耐荷重スライディングテーブル（機械式、ロックボルト付）
• クランプブラケット 約H160 x W130 x H118 mm（オーバーハング拡大スタンド用）
• クランプブラケット 約H160 x W130 x H58 mm（オーバーハング拡大スタンド用）

特長
プリズムガイドは遊びを無くして調整可能で、回転防止の正確な案内を実現します。クランプ部はクランピングピンを傷めずに前方へ取り外せるため、ワーク交換やメンテナンスが容易です。

仕様 / 技術データ

• 型式シリーズ: LPL
• 定格押圧力: 20 kN
• 操作方式: スタートボタンまたは工具接触による解放
• オーバーハング: 160 mm
• 取付高さ（調整範囲）: 100 - 315 mm
• ストローク長: 4 mm（安全工具装着時 5.9 mm）
• 押圧力 / 定格圧力: 20 kN / 7 bar
• 力の発生: 空気シリンダー
• 使用圧力範囲: 3 - 7 bar
• 位置決め穴: Ø15 H7
• ワーク把持: 取り外し可能なクランプ部
• 回転防止ガイド: プリズムガイド
• ガイドの遊び調整: 調整キーによる
• ガイドユニットの高さ調整: ハンドクランク
• ガイドユニット固定ねじの締付トルク: 120 Nm
• 接続ホース: 1/4"
• 標準色: RAL 7035
• 重量: 96 kg
