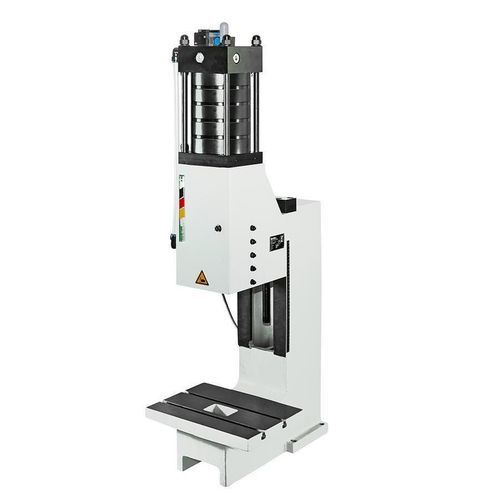

空圧式プレス機 56 LPL手動制御ペダルコントロール直接作動式
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 空圧式
- 制御
- 手動制御
- その他の特徴
- ペダルコントロール, 直接作動式, 側面ローディング / アンローディング搭載
- 圧力能力
56 kN
- 開口部
最大: 370 mm
(15 in)最少: 120 mm
(5 in)- ストローク
最大: 5.9 mm
(0.232 in)最少: 4 mm
(0.157 in)- 最大圧力
最大: 7 bar
(102 psi)最少: 3 bar
(44 psi)- 重量
213 kg
(470 lb)- 全長
95 cm
(37 in)- 全幅
76 cm
(30 in)- 全高
154 cm
(61 in)
詳細
製品タイプ
寸法（寸法表）
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4（5.9）
Ymax: 1540
付属品 / オプション
ベース
付属品
スライドテーブル
クランピングブラケット
特徴
遊びなしで調整可能なプリズムガイド。クランプされた部品は前方に取り外せ、クランピングピンを損なわない。
仕様
- リニア式空気圧プレス
- 操作：始動ボタンまたは工具による接点解放
- 力の発生：空気圧シリンダー
寸法（寸法表）
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4（5.9）
Ymax: 1540
付属品 / オプション
ベース
- 付属品なしの標準プレス
- スロート拡大仕様の標準プレス
- 据付高さ拡大仕様の標準プレス
付属品
- カラーなしクランピングピン
- カラー付きクランピングピン
- プレスベース 約 H 約 800 x W 690 x D 565 mm（機械支持要素で調整可能）
- プレスベース 約 H 約 700 x W 690 x D 565 mm（機械支持要素で調整可能）
- プレスベースに側面取り付け用サポートテーブル（左側）、高さ調整可能
- プレスベースに側面取り付け用サポートテーブル（右側）、高さ調整可能
- 空気式ストロークカウンター
- 定義されたトリガー用の追加押しボタン制御（例：保護作業所向け）
- フットスイッチ
- 中央穴付きセンタリングプレート
スライドテーブル
- 高負荷対応スライドテーブル（機械式）
- ロックボルト付き高負荷対応スライドテーブル（機械式）
クランピングブラケット
- クランピングブラケット 約 H160 x W130 x H58 mm（オーバーハング拡大のスタンド専用）
- クランピングブラケット 約 H160 x W130 x H118 mm（オーバーハング拡大のスタンド専用）
特徴
遊びなしで調整可能なプリズムガイド。クランプされた部品は前方に取り外せ、クランピングピンを損なわない。
仕様
- プレス種別：リニア式空気圧プレス
- 操作：始動ボタンまたは工具接点による解放
- オーバーハング：200 mm
- 据付高さ調整範囲：120 - 370 mm
- ストローク長：4 mm、安全工具使用時 5.9 mm
- 押圧力 / 動作圧力：56 kN / 6.5 bar
- 力の発生：空気圧シリンダー
- 動作圧力：3 – 6.5 bar
- 位置決め穴：Ø25 H7
- クランプ部品：着脱可能
- 捻じれ防止ガイド：プリズムガイド
- ガイドの遊び調整：調整シムによる
- ガイドユニット高さ調整：ラチェット
- ガイドユニットのねじ締めトルク：170 Nm
- 接続ホース：1/2‘‘
- 標準色：RAL 7035
- 重量：213 kg
