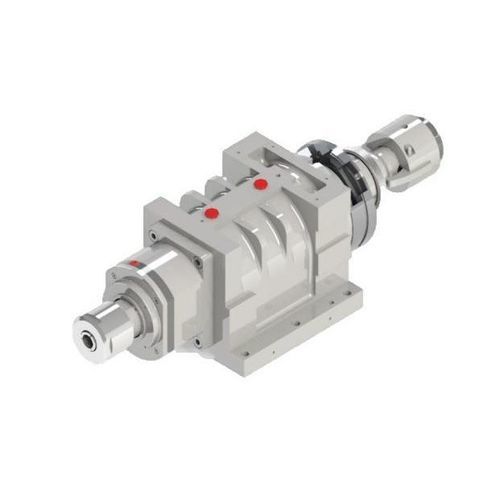

ターニングスピンドル DGZC-09012

非同期式エンジン油性潤滑給油

製品概要
DGZC-09012はスイス型旋盤用の主軸で、棒材の高速加工を目的に設計されています。三相永磁同期モーターで12,000 rpmを実現し、連続定格出力1.5 kWを供給します。貫通穴φ27 mmにより対応CNC上での精密な棒材供給が可能です。

基本データ
最高回転数: 12,000 rpm
定格出力 (S1): 1.5 kW
トルク (S1 / 最大): 3.7 N·m / 13.2 N·m
貫通穴径: φ27 mm

技術データ（要約）
モデル: DGZC-09012/1.5J.1-WS
モーター種類: 三相交流永久磁石同期モーター
最大電流: 12.9 A
定格電圧: 380 V
バランス等級: G0.4
潤滑: グリース
50 mmでの偏心: ≤0.003 mm
スピンドルベアリング/モデル: 7011C/P4 - 7010C/P2
エンコーダオプション: コードエンコーダ、SYNtecエンコーダ
重量: 84.12 kg
取り付け: 横置き
対応CNCシステム: Siemens、FANUC、Huazhong CNC、GSK CNC、SYNTEC等

特長 / 技術仕様

• モデル: DGZC-09012/1.5J.1-WS
• 最高回転数: 12,000 rpm
• モーター: 三相永久磁石同期モーター
• 定格出力 (S1): 1.5 kW
• 最大トルク: 13.2 N·m
• 定格トルク (S1): 3.7 N·m
• 最大電流: 12.9 A
• 定格電圧: 380 V
• 貫通穴径: φ27 mm
• スピンドルベアリング: 7011C/P4 - 7010C/P2
• 対応エンコーダ: コードエンコーダ、SYNtecエンコーダ
• バランス等級: G0.4
• 潤滑: グリース
• 振れ (50 mm): ≤0.003 mm
• 重量: 84.12 kg
• 取付方向: 横置き
• 対応CNC: Siemens、FANUC、Huazhong CNC、GSK CNC、SYNTEC
