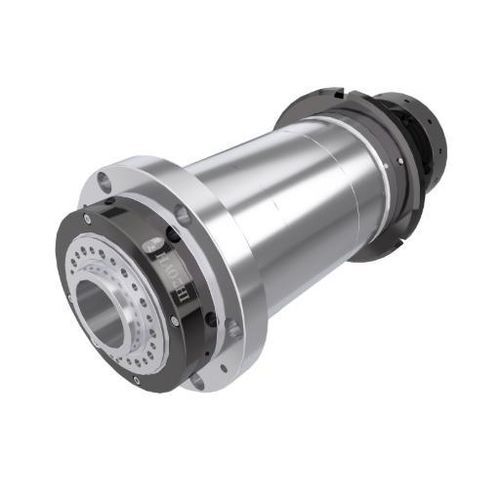

ターニングスピンドル DGZC-17006K6-FC

ベルトドライブ油性潤滑給油

概要
K6バージョンは、170 mmスピンドルプラットフォームをVベルト駆動の横型CNC旋盤に適合させたものです。貫通穴φ56 mmおよびシリーズの6000 rpm上限を維持しつつ、同期ベルトのK7構成と比べてユニット重量をわずかに低減しています。

基本データ
直径: Φ170 mm
貫通穴: φ56 mm
最高回転数: 6000 rpm

技術データ（要約）
型番: DGZC-17006K6-FC
最高回転数（rpm）: 6000
バランス等級: G0.4
潤滑: グリース
鼻形状: A2-5
テーパー穴比: 1:19.18
円錐振れ (mm): ≤0.003
前面振れ (mm): ≤0.003
標準ロッド300 mmでの振れ: ≤0.01
スピンドル軸受 / 型式: 4x7016
貫通穴径 (mm): φ56
駆動プーリー: Vベルト
コーディングプーリー: XL
重量 (kg): 81.7
取り付け: 横置き

寸法（公称）
A: φ170
B: φ220
C: φ82
D: φ100
L: 493
L1: 260
L2: 12

特性 / 技術仕様

• 型番: DGZC-17006K6-FC
• 外径: Φ170 mm
• 貫通穴: φ56 mm
• 最高回転数: 6000 rpm
• バランス等級: G0.4
• 潤滑: グリース
• 鼻形状: A2-5
• テーパー比: 1:19.18
• 円錐振れ: ≤0.003 mm
• 前面振れ: ≤0.003 mm
• 300 mmでの振れ: ≤0.01 mm
• 軸受 / 型式: 4x7016
• 駆動: Vベルト（コーディングプーリー XL）
• 重量: 81.7 kg
• 取付: 横置き
• 寸法: A φ170, B φ220, C φ82, D φ100, L 493, L1 260, L2 12
