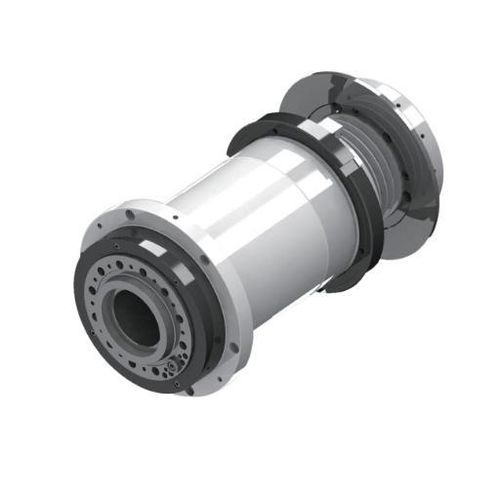

ターニングスピンドル DGZC-23035A1

ベルトドライブ油性潤滑給油

概要
DGZC-23035A1は、φ86 mmの貫通穴を持つ大口径旋盤主軸で、A2-5スピンドルノーズ、Vベルト駆動、最高3,500 rpmの仕様です。より大径のバー、チャック、ワークの貫通を想定したCNC旋盤向けに設計されています。

基本データ
直径: Φ230 mm
貫通穴径: φ86 mm
最高速度: 3500 rpm
スピンドルノーズ: A2-5
駆動: Vベルトプーリー
設置方法: 横設置
重量: 150 kg

技術データ（概要）
モデル: DGZC-2305A1-FC
最高回転数 (rpm): 3500
バランスグレード: G0.4
潤滑方式: グリース
ノーズ形状: A2-5
テーパー穴テーパー: 1:20
円錐振れ (mm): ≤0.003
前面振れ (mm): ≤0.003
300 mmでの振れ: ≤0.01
スピンドル（ベアリング）構成: NN3024+NN3022+2x100B
貫通穴径 (mm): φ86
駆動ベルトプーリー: Vベルト
冷却プーリー/エンコーダー: SYNTEC 2256 磁気リング
重量 (kg): 150
設置方法: 横置き
寸法: A: φ220; B: φ305; C: φ139; D: φ160; L: 576; L1: 280-285; L2: 16

特徴 / 技術仕様

• モデル: DGZC-2305A1-FC
• 製品型番: DGZC-23035A1
• 本体直径: Φ230 mm
• 貫通穴径: φ86 mm
• 最高回転数: 3500 rpm
• スピンドルノーズ: A2-5
• 駆動方式: Vベルトプーリー
• 潤滑: グリース
• バランスグレード: G0.4
• テーパー穴: 1:20
• 円錐振れ: ≤0.003 mm
• 前面振れ: ≤0.003 mm
• 300 mmでの振れ: ≤0.01 mm
• スピンドルベアリング構成: NN3024+NN3022+2x100B
• エンコーダー/冷却: SYNTEC 2256 磁気リング
• 重量: 150 kg
• 設置: 横置き
• 主要寸法: A φ220, B φ305, C φ139, D φ160, L 576, L1 280-285, L2 16
