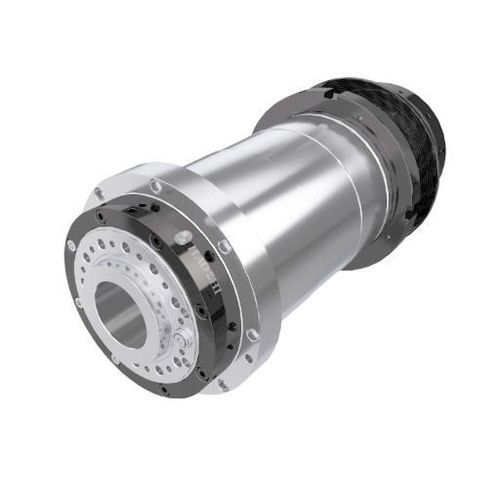

ターニングスピンドル DGZC-20045C-FWC

ベルトドライブ油性潤滑給油

製品概要
従来のVベルト駆動方式を採用した機械向けに、DGZC-20045CはΦ200クラスの旋盤主軸で、541.8 mmの主軸長内に貫通穴φ66とA2-6ノーズを備えます。200 mmシリーズの振れ許容値を維持しつつ、最大4,500 rpmを実現します。

基本データ
直径: Φ200 mm
最高回転数: 4,500 rpm
貫通穴: φ66 mm
ノーズ: A2-6
全長 L: 541.8 mm

技術データ

• 型式: DGZC-20045C-FWC
• 最高回転数 (rpm): 4500
• バランスグレード: G0.4
• 潤滑: グリース
• テーパー穴: 1:20
• 円錐振れ: ≤0.003 mm
• 前面振れ: ≤0.003 mm
• 標準ロッド300 mmでの振れ: ≤0.01 mm
• スピンドル軸受構成: NN3018 + NN3020 + 2×100B
• 貫通穴径: φ66 mm
• 駆動プーリー: Vベルト
• エンコーダーオプション: 8M / SYNTEC
• 重量: 116 kg
• 設置方法: 横置き
• 主要寸法: A φ200; B φ240; C φ106; D φ130; L 541.8; L1 265–282; L2 14

寸法
寸法配置の全体図は添付のスピンドル図面を参照してください。主要寸法は技術データに記載されています。

用途と利点

• Vベルト駆動の機械用に設計された旋盤主軸
• 貫通穴φ66によりバー通しや内部配線が可能
• A2-6ノーズは標準チャックや工具との互換性がある
• 200 mmクラスの量産旋削に適した振れ精度を確保
