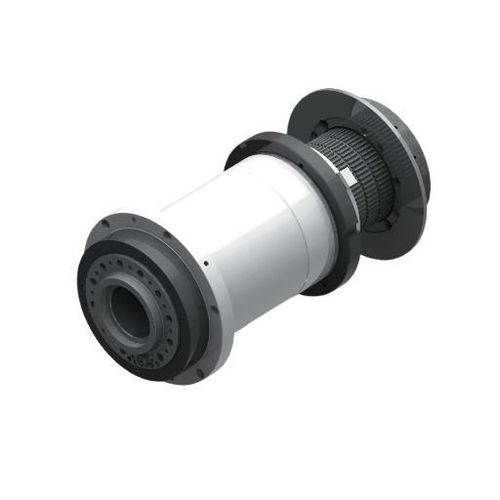

ターニングスピンドル DGZC-23035A2

ベルトドライブ油性潤滑給油

導入
DGZC-23035A2は、230 mmシリーズにおける同期ベルト（タイミングベルト）仕様のスピンドルです。貫通穴φ48 mmと本体長602 mmは、A1モデルの大径Vベルト仕様よりもタイミングベルト駆動を採用する旋盤向けに設計されています。本機は水平設置を前提としており、SYNTEC 2256磁気リングエンコーダーで機械制御へ統合できます。

主要データ
直径: Φ230 mm
最高回転数: 3500 rpm
貫通穴径: Φ48 mm
取付方向: 水平
重量: 150 kg

技術データ
型式: DGZC-23035A2-FC
最高回転数 (rpm): 3500
バランス等級: G0.4
潤滑方式: グリース
スピンドルノーズ形状: A2-5
テーパー穴比率: 1:20
円錐振れ (mm): ≤0.003
前面振れ (mm): ≤0.003
300 mmでの振れ (mm): ≤0.01
スピンドルベアリング型式: NN3024K/W33D2-21008
駆動プーリー: 同期ベルト用プーリー
冷却プーリー／エンコーダー: SYNTEC 2256 磁気リング
全長 L: 602 mm
L1: 280–285 mm
L2: 16 mm

特長 / 技術仕様

• 型式: DGZC-23035A2-FC
• タイプ: 同期ベルト式旋盤スピンドル, 直径 230 mm
• 貫通穴: Φ48 mm
• 最高回転数: 3500 rpm
• バランス等級: G0.4
• 潤滑: グリース
• ノーズ: A2-5
• テーパー比率: 1:20
• 円錐振れ ≤ 0.003 mm
• 前面振れ ≤ 0.003 mm
• 300 mmでの振れ ≤ 0.01 mm
• スピンドルベアリング型式: NN3024K/W33D2-21008
• 駆動: 同期ベルトプーリー
• エンコーダー／冷却: SYNTEC 2256 磁気リング
• 重量: 150 kg
• 取付け: 水平設置
• 寸法: A Φ230, B Φ305, C Φ140, D Φ160, L 602 mm, L1 280–285 mm, L2 16 mm
