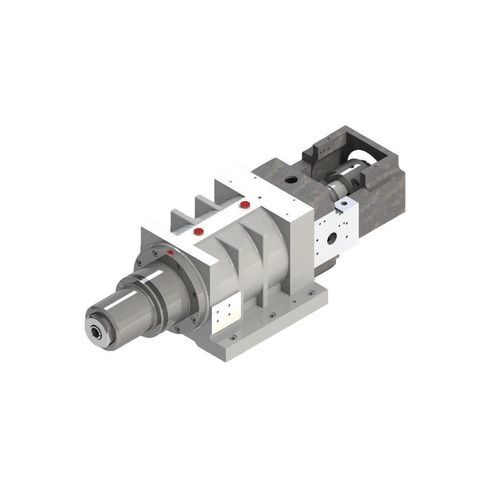

ターニングスピンドル DGZC-10010/2.2B-WVS

非同期式エンジン油性潤滑給油

概要
DGZC-10010はトルク重視のスイス型旋盤用主軸で、永久磁石同期モータにより連続出力2.2 kW、定格トルク（S1）7.1 Nm、最大トルク17.9 Nmを発生します。貫通穴φ27 mmにより棒材供給式の旋削加工に対応し、水平配置での機械組み込みが可能です。

主な数値

• 最高回転数: 10,000 rpm
• 定格出力 (S1): 2.2 kW
• 定格トルク (S1): 7.1 Nm
• 最大トルク: 17.9 Nm
• 貫通穴径: φ27 mm

技術仕様

• 型番: DGZC-10010/2.2B-WVS
• モーター形式: 三相交流永久磁石同期モータ
• 最大回転数 (rpm): 10000
• 最大電流 (A): 18.9
• 最大トルク (Nm): 17.9
• 定格電圧 (V): 380
• 定格出力 (S1:100%) (kW): 2.2
• 定格トルク (S1:100%) (Nm): 7.1
• バランスグレード: G0.4
• 潤滑方式: グリース
• ノーズ形状: モデル20
• 標準ロッド50mmでの振れ: ≤0.003 mm
• スピンドルベアリング構成: 7011x3 + 7010x2
• 貫通穴径 (mm): φ27
• エンコーダ: コードエンコーダ / SYNtecエンコーダ
• 重量 (kg): 121
• 設置方法: 水平設置

互換性と用途

• 棒材供給式のスイス型旋盤加工向けに設計
• Siemens、FANUC、Huazhong CNC、GSK、LNC、SYNTEC 等のCNCに対応
• エンコーダ選択により制御系への統合が容易
• 標準旋盤への組み込みやレトロフィットに適した水平設置
