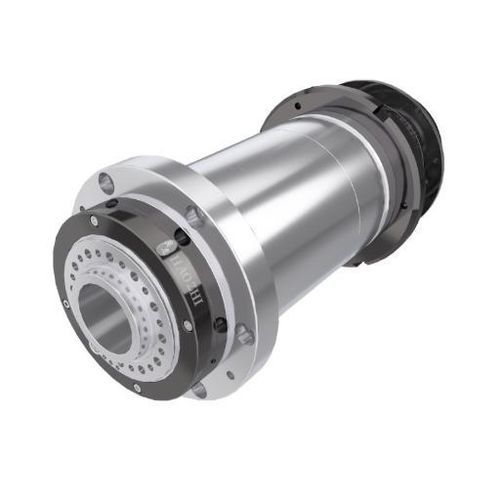

回転用スピンドル DGZC-17006K7-FC

ベルトドライブ油性潤滑給油横型

製品概要
タイミングベルト（同期ベルト）伝動がDGZC-17006K7の特長です。本スピンドルはΦ170 mmハウジング、A2-5ノーズ、貫通穴Φ56 mm、最大回転数6000 rpmを備え、中型CNC旋盤への組み込みを想定しています。

主な仕様
直径: Φ170 mm
最高回転数: 6000 rpm
貫通穴径: Φ56 mm

技術データ
型番: DGZC-17006K7-FC
最高回転数 (rpm): 6000
バランス等級: G0.4
潤滑: グリース
ノーズ形状: A2-5
テーパー比: 1:19.18
円錐振れ (mm): ≤0.003
前面振れ (mm): ≤0.003
300 mm時の振れ (mm): ≤0.01
スピンドルベアリング: 4×7016
貫通穴径 (mm): Φ56
駆動プーリー: 同期ベルト（タイミングベルト）
コーディングプーリー: XL
重量 (kg): 84.2
取付姿勢: 横置き
外形寸法 (mm): A Φ170, B Φ220, C Φ82, D Φ100, L 493, L1 260, L2 12

適用
同期ベルト駆動と貫通穴Φ56を必要とする中型CNC旋盤への組み込みに適し、棒材供給や内部工具通しに対応します。

特徴 / 技術仕様

• 型番: DGZC-17006K7-FC
• ハウジング直径: Φ170 mm
• 最高回転数: 6000 rpm
• 貫通穴径: Φ56 mm
• ノーズ規格: A2-5
• 駆動方式: 同期ベルト（タイミングベルト）・コーディングプーリーXL
• ベアリング: 4×7016
• バランス等級: G0.4
• 潤滑: グリース
• 振れ精度: 円錐・前面 ≤0.003 mm、300 mm時 ≤0.01 mm
• テーパー比: 1:19.18
• 重量: 84.2 kg
• 取付方法: 横置き
• 主要寸法: A Φ170, B Φ220, C Φ82, D Φ100, L 493, L1 260, L2 12
