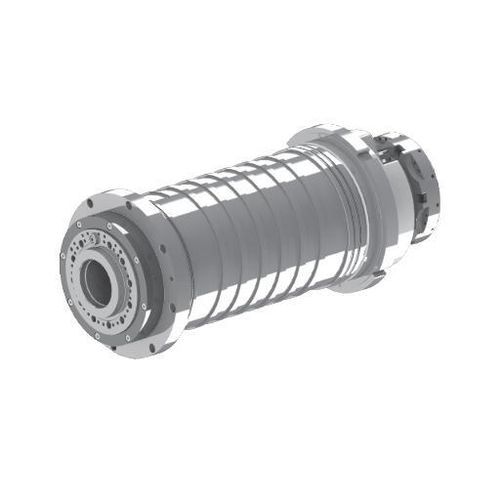

ターニングスピンドル DGZYC-28003/30-FWVCS

非同期式エンジン油性潤滑給油

概要
DGZYC-28003はシリーズ中で最大かつ最大トルクのスピンドルです。本体径Φ280 mm、ノーズA2-8、貫通穴径φ86 mmに加え、連続出力30 kW、ピークトルク715 Nmを備え、大型チャッキングや重切削のCNC旋削に対応します。横置き設置を想定し、主要なCNC制御に対応可能です。

主な仕様
直径: Φ280 mm
最高回転数: 3000 rpm
出力 (S1): 30 kW
定格トルク (S1): 286 Nm
最大トルク: 715 Nm
貫通穴径: φ86 mm
重量: 265 kg

技術データ
型式: DGZYC-28003/30-FWVCS
モータータイプ: 三相交流永久磁石同期モーター
最高速度 (rpm): 3000
最大電流 (A): 150
最大トルク (Nm): 715
定格電圧 (V): 380
定格出力 (S1/100%) (kW): 30
定格トルク (S1/100%) (Nm): 286
バランス等級: G0.4
潤滑方式: グリース
ノーズ形状: A2-8
円錐振れ (mm): ≤0.003
前面振れ (mm): ≤0.003
標準ロッド300 mmでの振れ: ≤0.01
スピンドル型式（軸受）: NN3026+N1022+130B
エンコーダ: コードエンコーダ / SYNTECエンコーダ
設置方法: 横置き
対応CNCシステム: Siemens、FANUC、Huazhong CNC、GSK CNC、LNC、SYNTEC 等。

特徴

• 大型径ワーク向けの本体径 Φ280 mm
• 大型チャッキングに適したノーズ A2-8
• ワーク取り回しを容易にする貫通穴径 φ86 mm
• 連続30 kW、ピーク715 Nmの高トルク構成
• 高トルク密度を得る永久磁石同期モータ（PMSM）
• グリース潤滑およびバランス等級 G0.4 による安定稼働
• 厳しい振れ精度：円錐振れ ≤0.003 mm、前面振れ ≤0.003 mm、300 mmでの振れ ≤0.01 mm
• エンコーダ選択肢と主要CNC制御との互換性

用途
大径シャフト、ハウジング、フランジなどの重切削条件下における大物ワークのCNC旋削に適しています。高トルクと大径チャックを必要とする加工用途向けです。

仕様

• 型式: DGZYC-28003/30-FWVCS
• 直径: Φ280 mm
• 最高回転数: 3000 rpm
• 定格出力: 30 kW (S1)
• 定格トルク: 286 Nm (S1)
• 最大トルク: 715 Nm
• 貫通穴径: φ86 mm
• 重量: 265 kg
• モータータイプ: 三相交流永久磁石同期モータ
• ノーズ形状: A2-8
• 潤滑: グリース
• エンコーダ: コードエンコーダ / SYNTEC
• 設置: 横置き
• 振れ精度: 円錐振れ ≤0.003 mm
