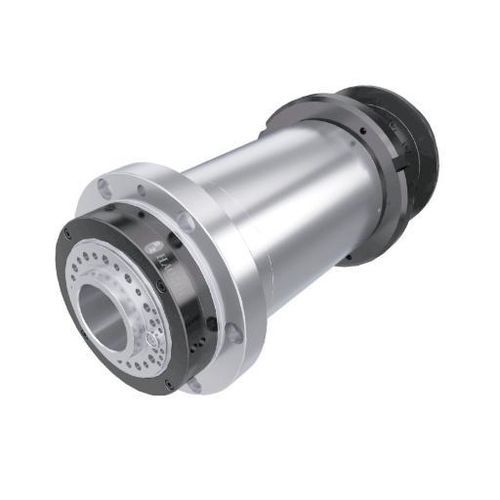

ターニングスピンドル DGZYC-17005/11C-FWCS

非同期式エンジン油性潤滑給油

概要
DGZYC-17005は、Φ170 mmのボディに11 kWの連続出力と定格トルク52.3 Nmを備えた旋盤用電動スピンドルです。A2-5ノーズと貫通穴Φ56 mmを持ち、中負荷の旋削用途で高トルクを求める現場向けに設計されています。

主要仕様（概要）
直径: Φ170 mm
最高速度: 5000 rpm
定格トルク (S1): 52.3 Nm
定格出力 (S1): 11 kW

技術データ
型番: DGZYC-17005/11C-FWCS
モーター形式: 三相交流永久磁石同期モータ
最高回転数 (rpm): 5000
最大電流 (A): 47.3
最大トルク (Nm): 109.8
定格電圧 (V): 380
定格出力 (S1/100%) (kW): 11
定格トルク (S1/100%) (Nm): 52.3
バランス等級: G0.4
潤滑: グリース
ノーズ形状: A2-5
テーパー穴比率: 1:20
円錐振れ (mm): ≤0.003
前面振れ (mm): ≤0.003
300 mmでの振れ (mm): ≤0.008
スピンドルベアリング構成: 3x7016 + 2x7014
貫通穴径 (mm): Φ56
エンコーダー: Chordエンコーダー / SYNTECエンコーダー
重量 (kg): 96
設置: 水平設置
対応CNC: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC 等

寸法
寸法図および取り付けインターフェースの詳細は製品ページの寸法セクションに掲載されています。

特徴 / 仕様詳細

• モデル: DGZYC-17005/11C-FWCS
• 本体直径: Φ170 mm
• 連続出力 (S1): 11 kW
• 定格トルク (S1): 52.3 Nm
• 最大トルク: 109.8 Nm
• 最高回転数: 5000 rpm
• 貫通穴径: Φ56 mm
• ノーズ形状: A2-5
• モーター形式: 三相交流永久磁石同期モータ
• 定格電圧: 380 V
• 最大電流: 47.3 A
• バランス等級: G0.4
• 潤滑方式: グリース潤滑
• ベアリング構成: 3x7016 + 2x7014
• エンコーダー対応: Chordエンコーダー / SYNTECエンコーダー
• 重量: 96 kg
• 設置: 水平
• 対応CNCシステム: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC
