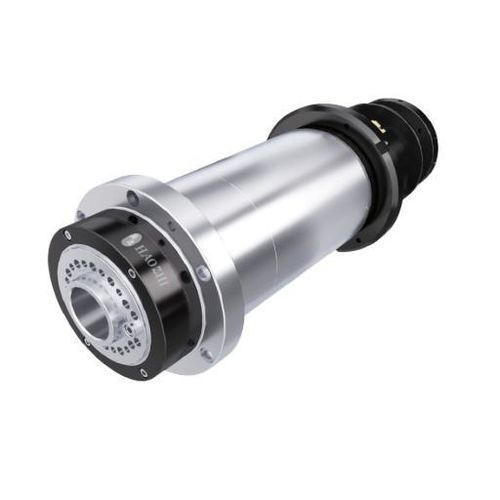

ターニングスピンドル DGZC-15008/5-FWVCS

非同期式エンジン油性潤滑給油高速

概要
DGZC-15008/5は速度重視の電動旋盤スピンドルで、小型部品を加工するコンパクトなCNC旋盤向けに設計されています。本体Φ150mm、最大回転数8000rpmで、継続トルクよりも迅速な加速と高回転が要求される用途に適します。

主要仕様

• 直径: Φ150 mm
• 最高回転数: 8000 rpm
• 定格出力 (S1): 5 kW
• 定格トルク (S1): 15.9 N·m
• 最大トルク: 27.3 N·m
• 貫通穴径: φ36 mm
• ノーズ形状: A2-4
• バランス等級: G0.4

技術データ
モデル: DGZC-15008/5-FWVCS
モータータイプ: 三相交流永久磁石同期モーター
最高回転数 (rpm): 8000
最大電流 (A): 31
定格電圧 (V): 380
定格出力 (S1:100%) (kW): 5
定格トルク (S1:100%) (N·m): 15.9
最大トルク (N·m): 27.3
潤滑: グリース
テーパー: 1:19
円錐振れ: ≤0.003 mm
前面振れ: ≤0.003 mm
300 mm時の振れ: ≤0.008 mm
スピンドル軸受構成: 3x7012 + 2x7010
エンコーダオプション: コードエンコーダ / SYNtecエンコーダ
重量: 56 kg
設置: 水平設置
対応CNC: Siemens、FANUC、Huazhong CNC、SYNTEC、GSK CNC、LNC等

特長 / 技術仕様

• 小型フォーマットのCNC旋盤向けに設計されたコンパクトなΦ150 mmボディ
• 最大8000 rpmの高速運転により小物部品の高速加工が可能
• 三相永久磁石同期モーター、定格出力5 kW
• 定格トルク S1 15.9 N·m、ピークトルク 27.3 N·m
• 貫通穴 φ36 mm により棒材供給や工具通しが可能
• 軸受構成 3x7012 + 2x7010 による動的安定性
• 厳しい振れ公差: 円錐/前面 ≤0.003 mm、300 mmで ≤0.008 mm
• グリース潤滑およびバランス等級 G0.4 が高回転に適合
• 標準ノーズ A2-4、テーパー 1:19
• エンコーダオプションおよび広範なCNC互換性で組込みを容易に
