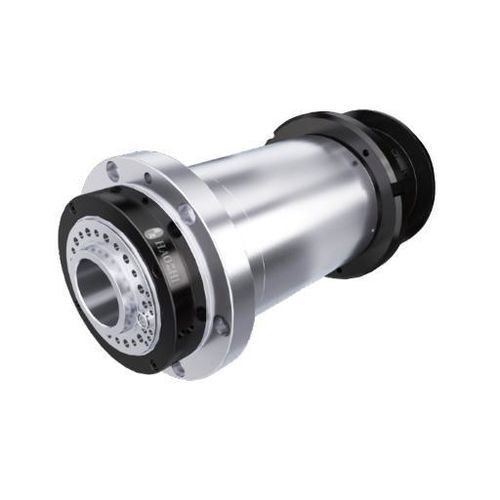

ターニングスピンドル DGZYC-20045/19-FWVCS

非同期式エンジン油性潤滑給油

概要
DGZYC-20045 19 kWは、重切削と高い加速に対応する高トルクの旋盤スピンドルです。本体径Φ200 mm、最高回転数4500 rpm。定格トルク（S1）181 Nm、最大トルクは398 Nm。貫通穴径φ66 mm、質量131 kg、横置き設置。Siemens、FANUC、華中CNC、SYNTEC、GSK CNCなどの主要CNC制御に対応します。

主な仕様（要約）
直径: Φ200 mm
最高速度: 4500 rpm
トルク (S1): 181 Nm
出力 (S1): 19 kW

技術データ（表）
型番: DGZYC-20045/19-FWVCS
モータータイプ: 三相交流永久磁石同期モーター
最高回転数 (rpm): 4500
最大電流 (A): 92
最大トルク (Nm): 398
定格電圧 (V): 380
定格出力 (S1/100%) (kW): 19
定格トルク (S1/100%) (Nm): 181
バランスグレード: G0.4
潤滑方式: グリース
ノーズ形状: A2-6
テーパ穴比: 1:20
円錐振れ (mm): ≤ 0.003
前面振れ (mm): ≤ 0.003
標準ロッド300 mmでの振れ: ≤ 0.008
スピンドル構成: NN3020+N1017+2x100B
貫通穴径 (mm): φ66
エンコーダ: 1Vp-p Chord / SYNTECエンコーダ対応
重量 (kg): 131
設置方法: 横置き
適合CNCシステム: Siemens、FANUC、華中CNC、SYNTEC、GSK CNC、LNC等

用途・特長 / 技術仕様

• モデル: DGZYC-20045/19-FWVCS
• モーター: 三相交流永久磁石同期モーター
• 定格出力 (S1): 19 kW
• 定格トルク (S1): 181 Nm; 最大トルク: 398 Nm
• 最高回転数: 4500 rpm
• 本体径: Φ200 mm; 貫通穴径: φ66 mm
• ノーズ形状: A2-6; テーパ比: 1:20
• 精度: 円錐振れ ≤ 0.003 mm; 前面振れ ≤ 0.003 mm; 300 mmでの振れ ≤ 0.008 mm
• バランスグレード: G0.4; 潤滑: グリース
• 最大電流: 92 A; 定格電圧: 380 V
• 重量: 約131 kg; 設置: 横置き
• 対応CNC: Siemens、FANUC、華中CNC、SYNTEC、GSK CNC、LNC 等
