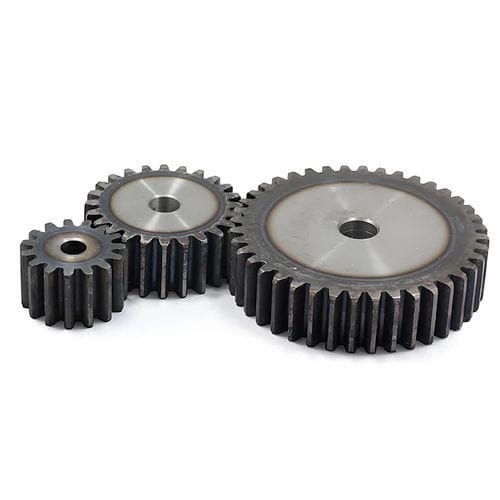

平歯車

歯筋が直線なハブシャフト

当社のカスタムメタルスーパーギアは、ISO 5精度（GB 5/DIN 5相当）を達成し、高精度な伝達を実現します。日本製の富士KPS30ギヤシェービングマシンと寧江YK3610IV CNCホブ盤を駆使し、オートメーション、航空宇宙、医療機器などの高精度機械システムに最適な±0.01mm以内の内径・外径・厚み公差を確保しています。 ハイライト機能 ISO 5レベルの精度 歯ピッチの累積偏差Fp≤0.012mm、歯形の累積偏差Fa≤0.006mm、ISO 5/GB 5/DIN 5レベルの標準に達する。 ±0.01mm 公差制御 内径/外径/厚さ公差≤±0.01mm、「削り仕上げ+精密旋削+CMM補正」プロセスチェーンを使用。 非標準カスタマイズ モジュールM1~M8（M0.3超精密ギアをサポート）、歯数無制限、圧力角度20°±1°調整可能。 特別な歯形（トリム歯/ドラム歯）、軸穴、キー溝などの非標準構造は、お客様が提供した図面に従ってカスタマイズすることができます。 多様な材料とプロセス 材料マトリックス：S45C、SUS304、アルミ合金、銅合金、ナイロン66など。 熱処理：焼戻し、高周波焼入れ、窒化処理（HRC50＋材質に合わせたハードスクレイピング処理）。
