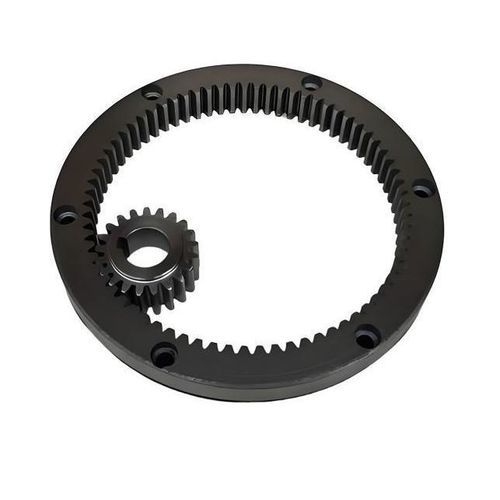

平ギアホイール

歯筋がねじれた内歯形ステンレス製

Hansheng AutomationはISO 5精密内歯車を提供しています。高度なプロセスと設備、そして高品質の材料を活用して、最高品質のサービスと製品をお客様に提供しています。 Hansheng Automationは、高精度部品の製造業者であり、歯車製造、精密CNC加工、精密鋳造を専門としています。食品包装機械、タバコ包装機械、印刷機械などの分野における非標準のカスタマイズ部品の提供を専門としています。 製品の特徴 - 卓越した精度：当社の歯車はISO/DINクラス5の精度を達成し、完璧な歯形とスムーズな噛み合いを保証します。 - 先進の製造：当社の主要設備は、日本のKashifuji KPS30パワーシェービングマシンを使用しています。 - コンパクトで省スペース：内歯車、または内噛み合い歯車としても知られるこれらの歯車は、コンパクトな構造設計を可能にします。この噛み合い構成は、限られたスペース内でより高いギア比とトルク出力を達成します。 - 高トルク容量：歯形と負荷分布を最適化してトルクと衝撃負荷の耐性を向上させ、寿命を延ばします。 - 完全にカスタマイズ可能：材料選択（合金鋼、ステンレス鋼、特殊材料）や熱処理プロセス（浸炭、窒化）からカスタムモジュール、歯数、特殊歯形まで、完全にお客様の図面とアプリケーション要件に従って製造します。 技術パラメータ - 歯車精度：ISO / DIN / GB レベル5 - モジュール：0.1 – 5.0 - 先端直径：3mm – 300mm - 材料：合金鋼（20CrMnTi、42CrMo）、ステンレス鋼、顧客の要件に応じてカスタマイズ可能 - 熱処理：浸炭、窒化、高周波焼入れ - 表面硬度：HRC 58-62またはプロセス要件に応じて - 加工技術：パワースカイビング、歯車成形、WEDM - 表面仕上げ：研削、黒酸化、メッキ 当社の技術的優位性 - 主要設備：Kashifuji歯車スカイビングマシンKPS30。超精密加工は、±0.005mmの精度での精密研削とフライス加工から、±0.002mmの精度での超ミラー仕上げまで、すべての段階をカバーし、歯形精度を保証します。 - 厳格な品質検査：プロの歯車試験装置を使用して、歯形、ピッチ、振れなどの主要パラメータを100％検査し、すべての製品が必要な基準を満たしていることを確認します。 適用分野 - ロボティクスとオートメーション：産業用ロボットのジョイントリデューサー、精密回転ステージ、自動化アクチュエータ。 - 自動車産業：自動変速機（AT）の遊星歯車列、電気自動車の差動装置、ステアリングシステム。 - 高級機械：内歯車ポンプ、印刷機械、精密工作機械などの例。 - 医療機器：手術用ロボット、CTスキャナー、その他の騒音と精度に非常に高い要求を持つ機器で使用されます。 FAQ - Q: 図面に基づいて内歯車をカスタマイズできますか？ A: もちろん、カスタマイズは当社の主要な能力の1つです。CAD、STP、またはPDF形式で利用可能な図面と技術要件を送信してください。エンジニアチームが24時間以内にご連絡いたします。 - Q: 従来の歯車成形と比較して、スカイビングプロセスの具体的な利点は何ですか？ A: 主な利点は3つあります： 1) 高効率：処理速度は従来の歯車成形の3〜5倍速く、リードタイムを大幅に短縮します。 2) 高精度：単一クランプにより二次位置決めエラーが排除され、歯形精度と表面品質が向上します。 3) 高い柔軟性：高価なブローチングツールを必要とせずに、より複雑な内歯車構成を製造できます。 - Q: 正確な見積もりを得るためにどの情報を提供する必要がありますか？ A: 歯車図面、材料グレード、熱処理要件、精度グレード、購入数量、および特別な表面処理要件を提供してください。 - Q: 最小注文数量（MOQ）は何ですか？ A: 単一のプロトタイプから大規模生産までのリクエストをサポートしています。新しいプロジェクトのR&Dフェーズ中の小規模および複数バッチの必要性を理解しています。 主な仕様 / 特徴 - 製品：内歯車 - 精度：ISO/DIN/GB レベル5 - モジュール：0.1 – 5.0 - 先端直径：3mm – 300mm - 材料：合金鋼（20CrMnTi、42CrMo）、ステンレス鋼、カスタマイズ可能 - 熱処理：浸炭、窒化、高周波焼入れ - 表面硬度：HRC 58-62または必要に応じて - 加工：パワースカイビング、歯車成形、WEDM - 表面仕上げ：研削、黒酸化、メッキ
