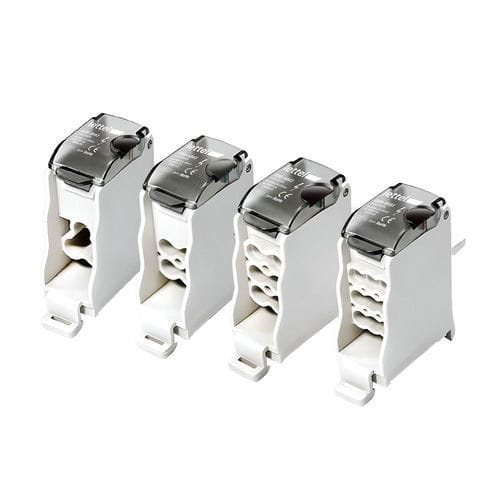

電源分配器 DDB-XB63 series

IP20DINレール

概要 : 単極分配ブロック 63 A、3〜9出力のラインナップ。商業用および住宅用分電盤での配電に適したコンパクトで信頼性の高いソリューションです。

特性

• 電気的：
  • 定格電流：63 A
  • 耐電圧：1000 V
  • 出力構成：3出力 – 6 mm²、4出力 – 6 mm²、6出力 – 4 mm²、9出力 – 2.5 mm²
• 物理的：
  • 導体材質：スズメッキ高伝導銅
  • 筐体：UL94‑V0 適合熱可塑性樹脂
  • 色：ベース RAL7035
  • 配線：モジュール式遮断器の出力へ直接接続
  • 取付：DINレール、露出取付または遮断器上取付
  • 保護等級：IP20
  • 形状：配電盤に適したコンパクト設計
  • 識別：配布する導体を識別するための色識別用スペースあり

機能

• 機能：単一ポイントから複数の低〜中出力の分岐へ効率的に電源を配分する。モジュール式遮断器の出力に直接接続でき、施工を簡素化します。
• 用途：商業施設および住宅の配電、分電盤、配電キャビネット、電気ボックス。
• 使用上の注意：
  • 必要な出力数とケーブル断面に応じて適切な型番を選定する
  • 定格電流63 Aを守る
  • 表示された断面に合った導体を使用する
  • 過熱を避けるため、端子の締め付けを確実に行う
  • 保守時に接続状態を点検する

バリエーションと注文コード
注文コード | 主電流 | 出力数 | 在庫状況
DDB-3B63 | 63A | 3 | instock
DDB-4B63 | 63A | 4 | instock
DDB-6B63 | 63A | 6 | instock
DDB-9B63 | 63A | 9 | instock

技術仕様

• 型番：DDB-XB63
• 定格電流：63 A
• 耐電圧：1000 V
• 導体材質：スズメッキ銅
• 筐体：熱可塑性樹脂 UL94‑V0
• 保護等級：IP20
• 取付け：DINレール、露出またはモジュール式遮断器上
• 出力オプションと断面：3出力（6 mm²）、4出力（6 mm²）、6出力（4 mm²）、9出力（2.5 mm²）
• 色：RAL7035
• 配電盤向けコンパクト設計
