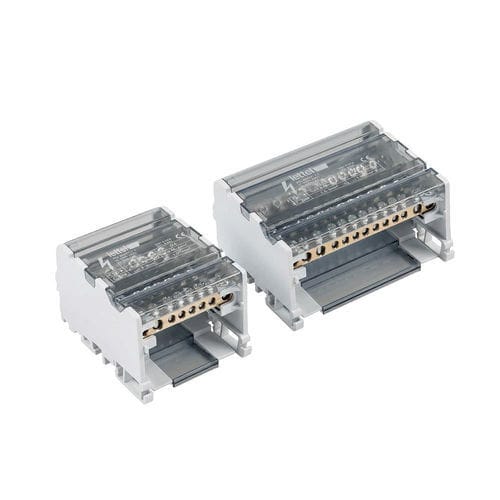

電源分配器 DDB-4B80 series

IP20DINレール

概要
中性線ありの三相ネットワークでの電力分配用の4極分岐ブロック。高導電性銅導体ブロック、PA66-V0 RAL7035製ベース、着脱可能な灰色半透明カバーで構成。DINレール取り付けまたは表面取り付けが可能、保護等級IP20。EN 60947-7-1準拠。

電気的特性

• 定格電流: 80 A
• 定格電圧: 500 V AC
• 極数: 4
• 極ごとの端子数と穴径: DDB-408B80 – 8端子: 3 x Ø5.5 mm / 5 x Ø4.5 mm；DDB-413B80 – 13端子: 5 x Ø5.5 mm / 8 x Ø4.5 mm
• 許容電線断面: Ø5.5 mm用: より線＋スリーブ 1.5–10 mm² / 単線 2.5–16 mm²；Ø4.5 mm用: より線＋スリーブ 0.75–6 mm² / 単線 1.5–10 mm²
• 締付トルク: 2 Nm (Ø5.5 mm)；1.2 Nm (Ø4.5 mm)
• 短絡電流ピーク (Ipk): 20 kA
• Icw: 4.5 kA

物理的特性

• 導体ブロック: 高導電性銅
• ネジ: 亜鉛メッキ鋼
• 筐体: PA66-V0 RAL7035ベース、着脱式灰色半透明カバー
• 取付: DINレールまたは表面取り付け
• 保護等級: IP20
• 絶縁: 極間および底部に絶縁板
• 寸法 (L x H x D): 64 x 90 x 50 mm (DDB-408B80)；100 x 90 x 50 mm (DDB-413B80)

機能
本分岐ブロックは、中性線を含む三相設備で複数の分岐回路へ電力を配分するためのものです。高導電性銅導体により、複数の派生回路への信頼性の高い電流分配を実現し、安全性と性能を確保します。

用途

• 業務用および産業用電気設備
• 制御盤・分電盤
• 複数の三相分岐が必要なマルチ回路設備

使用上の注意

• 許容電線断面を守ること
• 各端子に指定の締付トルクを適用すること
• 作業前に必ず電源を切ること
• より線にはスリーブを使用すること
• 定期的に接続の締付状態を確認すること

バリエーションと注文コード（表）
注文コード | 極数 | 主電流 | 出力数 | 在庫状況
DDB-408B80 | 4極 | 80 A | 8 | 在庫あり
DDB-413B80 | 4極 | 80 A | 13 | 在庫あり

技術仕様

• 定格電流: 80 A
• 定格電圧: 500 V AC
• 極数: 4 (4極)
• 端子数: バリアントにより8または13 (Ø5.5 mmおよびØ4.5 mmの詳細参照)
• 許容電線断面: より線、単線、スリーブ対応（穴径に応じる）
• 締付トルク: 2 Nm (Ø5.5 mm); 1.2 Nm (Ø4.5 mm)
• 短絡電流ピーク (Ipk): 20 kA
• Icw: 4.5 kA
• 材料: 高導電性銅（導体ブロック）；亜鉛メッキ鋼（ネジ）；PA66-V0（筐体）
• 保護等級: IP20
• 取付: DINレールまたは表面取り付け
• 寸法: 64 x 90 x 50 mm (DDB-408B80)；100 x 90 x 50 mm (DDB-413B80)
