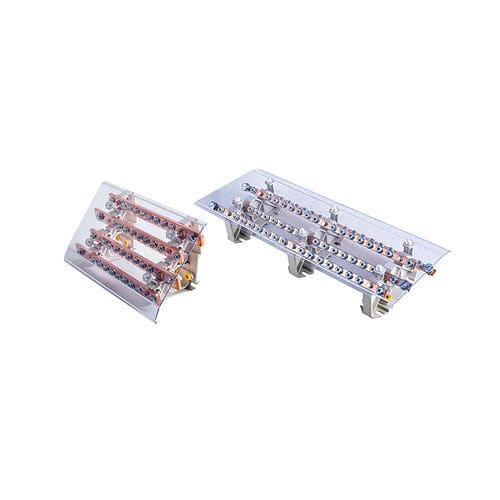

電源分配器 DDB-4C400 series

セキュリティDINレール

製品説明
段付き4極分配器 400 A。10接続および16接続のバージョンを用意。高出力の中性線付き三相設備の電力配分向けに設計されており、段差構造により配線の整理と端子へのアクセスが容易です。

電気的特性

• 定格電流 : 400 A
• 定格電圧 : 690 V AC
• 極数 : 4
• 耐パルス電圧 (Uimp) : 8 kV
• 短絡時最大電流 (Ipk) : DDB-410C400 – 30 kA
  DDB-416C400 – 40 kA
• バーあたりの接続数（タイプ） : DDB-410C400 – 10接続 : 1 x M8 / 9 x M6
  DDB-416C400 – 16接続 : 1 x M8 / 15 x M6

物理的特性

• 導体ブロック : 高導電率銅
• 筐体 : PA66 UL94-V0
• カバー : 取り外し可能な保護カバー
• 取り付け : DINレールまたは露出取り付け
• 納品状態 : 組立済みで出荷
• 外形寸法 (L x H x D) : DDB-410C400 – 280 x 150 x 116 mm
  DDB-416C400 – 420 x 150 x 116 mm
• バー寸法 : DDB-410C400 – 25 x 6 x 248 mm
  DDB-416C400 – 25 x 6 x 384 mm

機能
400 Aの段付き4極分配器は、高出力の中性線付き三相システムでの電力配分用に設計されています。段差構造は接続の整理と配線の明確化を可能にし、端子へのアクセスを容易にします。フォーク端子による接続は柔軟な端子方式を提供し、導体断面積に関する制約を解消します。

用途
主幹制御盤、配電盤、多出力設備など、高出力管理を要する産業および商業環境に適しています。複雑な設備への最適な統合を目的とした段付き設計です。

使用上の注意

• 信頼性と安全性を確保するため、適切なフォーク端子を使用してください。
• 最適な導電性を維持するため、推奨トルクで接続部を締めてください。
• 作業前に必ず電源を遮断してください。
• アクセス性と保守性を高めるため、段差構造を活用して配線を整理してください。
• 定期的に接続の締め付け状態および部品の状態を点検してください。
• 安全性と耐久性を確保するため、IpkおよびUimpの値を超えないでください。

バリエーションと注文コード
注文コード | 極の種類 | 定格電流 | 出力数 | 在庫状況
DDB-410C400 | 段付き4極 | 400 A | 10 | 在庫あり
DDB-416C400 | 段付き4極 | 400 A | 16 | 在庫あり

仕様 / 技術データ

• モデル参照: DDB-4C400 (バリアント DDB-410C400 および DDB-416C400)
• 定格電流: 400 A
• 定格電圧: 690 V AC
• 極数: 4
• Uimp: 8 kV
• ピーク短絡電流: 30 kA (DDB-410C400) / 40 kA (DDB-416C400)
• バーあたりの接続: DDB-410C400 – 1 x M8 / 9 x M6 ; DDB-416C400 – 1 x M8 / 15 x M6
• 導体材質: 高導電率銅
• 筐体: PA66 UL94-V0
• 保護: 取り外し可能なカバー
• 取り付け: DINレールまたは露出取り付け
• 納品: 組立済み
• 寸法 (L x H x D): 280 x 150 x 116 mm (10出力); 420 x 150 x 116 mm (16出力)
• バー寸法: 25 x 6 x 248 mm (10接続); 25 x 6 x 384 mm (16接続)
