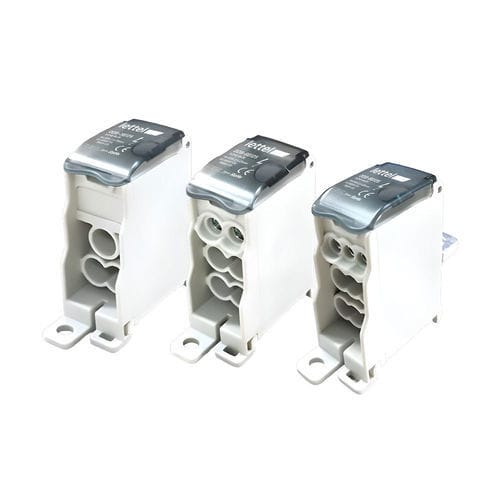

電源分配器 DDB-XB125 series

IP20DINレール

説明
DDB-XB125 単極分配ブロックは、1点から複数の出力へ電源を分配する製品です。モジュール式遮断器の出力へ直接接続できるよう設計されており、配線を簡素化し、設置時間を短縮し、中間接続を最小化します。商業施設および産業用の電気盤で複数の中電力出力が必要な用途に適しています。

特性

• 電気的:
  • 定格電流: 125 A
  • 絶縁耐圧: 1000 V
  • 利用可能な出力:
  • 3 出力 – 16 mm²
  • 6 出力 – 10 mm²
  • 9 出力 – 6 mm²
• 物理的:
  • 導体: 高導電性のスズめっき銅
  • 筐体: 熱可塑性材料 UL94-V0
  • 色: ベース RAL7035
  • 接続: モジュール式遮断器の出力へ直接接続
  • 取付: DIN レール、露出取付、または遮断器上取付
  • 保護等級: IP20
  • 形状: 電気盤に適したコンパクト設計
  • 識別: 分配導体を識別するためのカラーラベル領域

機能と使用上の注意

• 機能: 単一の点から複数の出力へ電源を分配し、遮断器の出力に直接接続可能。
• 用途: 商業および産業用の電気盤、配電盤。
• 使用上の注意: 出力数とケーブル断面に応じた構成を選択すること；定格電流125 Aを遵守すること；表示された断面に適合する導体を使用すること；適切な締付を行うこと；緩みや過熱を防ぐため定期点検を実施すること。

バリエーションと発注コード

• DDB-3B125 | 125 A | 3 出力 | instock
• DDB-6B125 | 125 A | 6 出力 | instock
• DDB-9B125 | 125 A | 9 出力 | instock

資料

• 分配器シリーズ (pdf, 5 MB)

技術仕様

• 定格電流: 125 A
• 絶縁耐圧: 1000 V
• 出力断面: 3x16 mm², 6x10 mm², 9x6 mm²
• 導体: スズめっき銅
• 筐体: 熱可塑性 UL94-V0
• 保護等級: IP20
• 取付: DIN レール、露出または遮断器上
• 色: ベース RAL7035
