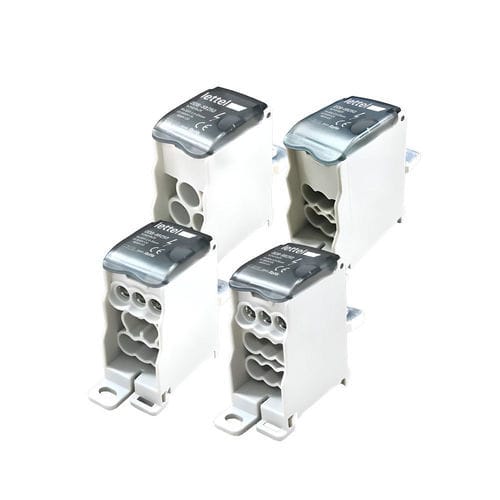

電源分配器 DDB-XB250

IP20DINレール

説明
250A、3～9出力の単極分配器で、モールドケース（成形）遮断器の出力から高出力電源を分配するために設計されています。産業および業務用設備に適し、配線を簡素化し、信頼性を向上させ、中間接続を削減します。

電気的特性

• 定格電流: 250 A
• 耐電圧（絶縁電圧）: 1000 V
• 選択可能な構成:
  • 3出力 – 導体断面 25 mm²
  • 6出力 – 導体断面 16 mm²
  • 8出力 – 導体断面 16 mm²
  • 9出力 – 導体断面 10 mm²

機械的特性

• 導体: 高導電性の錫メッキ銅
• 筐体: UL94-V0 規格の技術用熱可塑性樹脂
• 仕上げ: グレー RAL7035
• 接続: モールドケース遮断器の出力に直接接続
• 取付け: DINレール、露出取付け、遮断器上取付け
• 保護等級: IP20
• アーキテクチャ: 配電盤への組み込みが容易なコンパクト設計
• 識別: 分配される導体を識別するためのカラーマーカー用領域を装備

機能と用途

• 機能: 高出力の電源を複数の取り出しへ分配し、サービスの継続性と信頼性を確保します。
• 用途: 産業・業務用の電気設備、制御盤・分電盤など、制御された電力分配が必要な箇所。
• 使用上の注意:
  • 取り出し数および必要断面に応じて適切な構成を選定してください。
  • 安全性と寿命確保のため、定格電流を守ってください。
  • 各出力に推奨される断面に合った導体を使用してください。
  • 確実な接続のため、適切なトルクで締め付けてください。
  • 過熱リスクを防ぐため、定期的な接続点の点検を行ってください。

関連アクセサリ

• 分配導体の識別用カラーマーカー

バリエーションと注文コード
注文コード | 主電流 | 出力数 | 在庫状況
DDB-3B250 | 250A | 3 | instock
DDB-6B250 | 250A | 6 | instock
DDB-8B250 | 250A | 8 | instock
DDB-9B250 | 250A | 9 | instock

ドキュメント

• 分配器シリーズ（ダウンロードエリアにプレゼンテーションPDFあり）

技術仕様

• 定格電流: 250 A
• 耐電圧: 1000 V
• 構成別断面: 3出力 = 25 mm²、6/8出力 = 16 mm²、9出力 = 10 mm²
• 導体: 錫メッキ銅
• 筐体: UL94-V0 熱可塑性樹脂
• 仕上げ: グレー RAL7035
• 接続: モールドケース遮断器への直接出力接続
• 取付け: DINレール / 露出 / 遮断器上
• 保護等級: IP20
• アーキテクチャ: 配電盤組み込み向けのコンパクト設計
