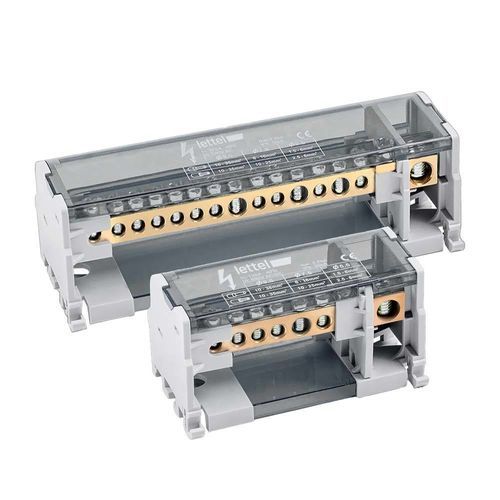

電源分配器 DDB-2B125 series

IP20DINレール

概要
側面入力タイプの両極分配ブロック、定格125 A。7接続および15接続のバリエーションを用意。高導電銅導体バー、絶縁性ハウジングを備え、コンパクトな電気盤内で主幹を複数の分岐へ配分する用途に設計。DINレールまたは露出取り付けに対応。

詳細仕様

• 電気的：
  • 定格電流：125 A
  • 定格電圧：690 V
  • 極数：2
  • バリアントごとの接続数と穴径：
    • DDB-207B125（7接続）：1 x Ø9.5 mm / 5 x Ø5.5 mm / 1 x Ø7.5 mm
    • DDB-215B125（15接続）：1 x Ø9.5 mm / 11 x Ø5.5 mm / 3 x Ø7.5 mm
  • 許容導体断面積：
    • Ø9.5 mm：より線+スリーブ 10–35 mm² / 単線 10–35 mm²
    • Ø5.5 mm (DDB-207B125)：より線+スリーブ 2.5–6 mm² / 単線 1.5–6 mm²
    • Ø5.5 mm (DDB-215B125)：より線+スリーブ 1.5–6 mm² / 単線 2.5–6 mm²
    • Ø7.5 mm (DDB-207B125)：より線+スリーブ 10–35 mm² / 単線 6–16 mm²
    • Ø7.5 mm (DDB-215B125)：より線+スリーブ 6–16 mm² / 単線 10–25 mm²
  • 締付トルク：6–7 Nm（メイン端子 Ø9.5 mm）/ 2–3 Nm その他端子
  • 短絡ピーク電流 (Ipk)：30 kA (DDB-207B125) / 25 kA (DDB-215B125)
  • Icw：4.5 kA
• 機械的：
  • 側面入力
  • 導体バー：高導電銅
  • ネジ：亜鉛めっき鋼
  • ハウジング：PA66-V0 ベース RAL7035、取り外し可能な半透明グレーカバー
  • 取付：DINレールまたは露出取付
  • 保護等級：IP20
  • 絶縁：ポール間およびハウジング底面にDINレールを絶縁する絶縁板装備
  • 寸法（L x H x D）：94 x 50 x 50 mm（DDB-207B125）；162 x 50 x 50 mm（DDB-215B125）

機能
側面入力の両極分配ブロックは、主幹から複数の分岐への電源配分を行い、配線の取り回しを最適化します。側面入力によりコンパクトな盤内での実装が容易になり、接続時の作業性が向上します。高導電銅バーは損失を低減し、電流ストレスに耐えます。

用途
住宅、商業、産業の低圧設備に適しており、分電盤、配電盤、多系統分岐のある設備など、コンパクトさ、信頼性、配線経路の最適化が求められる場所に適合します。

使用上の注意

• コンパクトな盤内では配線経路最適化のため側面入力を推奨
• 端子穴径に応じた許容導体断面を遵守すること
• 最適な接触を得るため推奨トルクで締付けること
• 作業前に必ず電源を切ること
• より線はスリーブを使用して確実に接続すること
• 保守時は端子の締め付けを定期的に点検すること

バリエーションと発注コード
発注コード | 主電流 | 定格電圧 (Un) | 出力数 | 接続タイプ | 在庫
DDB-207B125 | 125A | 690V | 7 | 側面接続 | instock
DDB-215B125 | 125A | 690V | 15 | 側面接続 | instock

ドキュメント
製品仕様書およびパンフレットを提供（メーカーのダウンロード領域を参照）。

技術仕様

• モデル参照：DDB-2B125（バリアント DDB-207B125、DDB-215B125）
• 定格電流：125 A
• 定格電圧：690 V
• 極数：2（両極）
• 接続数：バリアントにより7または15、穴径は詳細参照
• 材料：高導電銅導体、PA66-V0ハウジング
• 保護等級：IP20
• 取付方式：DINレールまたは露出取付
• 推奨締付トルク：6–7 Nm（メイン端子）/ 2–3 Nm（その他）
• 短絡ピーク電流 (Ipk)：30 kA（DDB-207B125）/ 25 kA（DDB-215B125）
• Icw：4.5 kA
• 寸法：94 x 50 x 50 mm（7接続）；162 x 50 x 50 mm（15接続）
