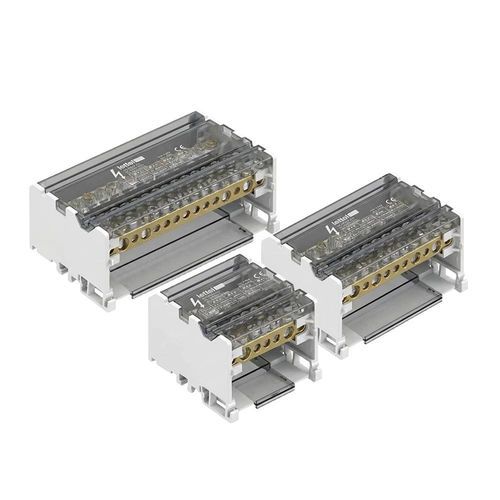

電源分配器 DDB-4BE125 series

IP20DINレール

概要

• 中性線付の三相配電用に設計された4極分配ブロック 125 A。7、11、15端子のバリエーション。DINレールまたは表面取り付け。EN 60947-7-1 準拠。

電気的特性

• 定格電流: 125 A
• 定格電圧: 500 V AC
• 極数: 4 (4極)
• バリエーション（出力数と端子形状）:
  • DDB-407BE125 – 7端子: 1 x Ø8.5 mm / 1 x Ø7.5 mm / 5 x Ø5.3 mm
  • DDB-411BE125 – 11端子: 2 x Ø8.5 mm / 2 x Ø7.5 mm / 7 x Ø5.3 mm
  • DDB-415BE125 – 15端子: 2 x Ø8.5 mm / 2 x Ø7.5 mm / 11 x Ø5.3 mm
• 締付トルク: 2–3 Nm
• 短絡電流ピーク (Ipk): 20 kA
• 耐電流 (Icw): 4.5 kA

許容ケーブル断面積

• Ø8.5 mm端子: より線＋圧着端子 10–25 mm² / 単線 10–35 mm²
• Ø7.5 mm端子: より線＋圧着端子 6–16 mm² / 単線 10–25 mm²
• Ø5.3 mm端子: より線＋圧着端子 1.5–6 mm² / 単線 2.5–6 mm²

機械的特性

• 導体ブロック: 高導電性銅
• ネジ: 亜鉛メッキ鋼
• ハウジング: PA66-V0 ベース RAL7035、取り外し可能な灰色半透明カバー
• 取付: DINレールまたは表面取り付け
• 保護等級: IP20
• 絶縁: 極間およびハウジング底面の絶縁板（DINレールを絶縁）
• 寸法 (L x H x D): 64 x 90 x 50 mm (DDB-407BE125); 100 x 90 x 50 mm (DDB-411BE125); 130 x 90 x 50 mm (DDB-415BE125)

機能と用途

• 中性線付三相設備で電力を分配・集中し、高導電性銅ブロックにより損失を低減します。
• モジュラー設計により配線と保守が容易で、配電盤や多分岐キャビネットに適しています。
• 典型的な用途: 事務・商業施設、産業現場、配電盤、作業場、信頼性と安全性が求められる電力配分が必要なあらゆる環境。

使用上の注意

• 各端子タイプに推奨されるケーブル断面積を守ってください。
• より線には圧着端子を使用し、確実な接触を確保してください。
• 推奨の締付トルク（2–3 Nm）を守り発熱を抑えてください。
• 作業前に電源を切ってください。
• 定期的に締付状態と機械的な健全性を確認してください。
• 過負荷を避けるために Ipk および Icw の値を遵守してください。

バリエーションと注文コード
DDB-407BE125 | 4極 | 125 A | 500 V | 7端子 | instock
DDB-411BE125 | 4極 | 125 A | 500 V | 11端子 | instock
DDB-415BE125 | 4極 | 125 A | 500 V | 15端子 | instock


技術仕様 / 仕様一覧

• 定格電流: 125 A
• 定格電圧: 500 V AC
• 極数: 4 (4極)
• 短絡電流ピーク (Ipk): 20 kA
• Icw: 4.5 kA
• 保護等級: IP20
• 材料: 高導電性銅導体、PA66-V0 ハウジング
• 取付: DINレールまたは表面取り付け
• モデル別寸法: 64 x 90 x 50 mm / 100 x 90 x 50 mm / 130 x 90 x 50 mm
