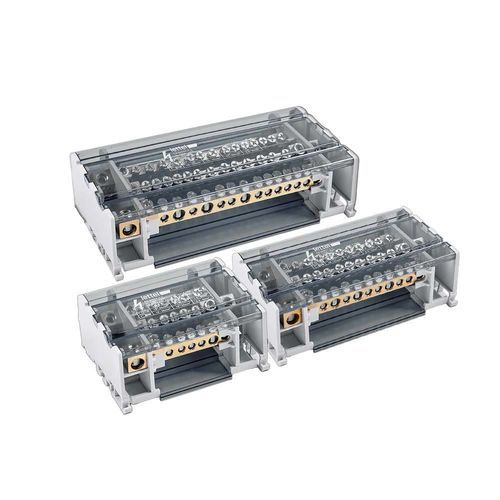

電源分配器 DDB-4B125

DINレール

概要
4極分配ブロック 125 A、接続数 7、11、または15 - 側面入力

電気的特性

• 定格電流: 125 A
• 定格電圧: 690 V AC
• 極数: 4
• 極ごとの接続数と穴径:
  • DDB-407B125 – 7接続: 1 x Ø9.5 mm / 5 x Ø5.5 mm / 1 x Ø7.5 mm
  • DDB-411B125 – 11接続: 1 x Ø9.5 mm / 7 x Ø5.5 mm / 3 x Ø7.5 mm
  • DDB-415B125 – 15接続: 1 x Ø9.5 mm / 11 x Ø5.5 mm / 1 x Ø7.5 mm / 2 x Ø8.5 mm
• ケーブル断面:
  • Ø9.5 mm: より線+絶縁スリーブ 10–35 mm² / 単線 10–35 mm²
  • Ø8.5 mm: より線+絶縁スリーブ 10–25 mm² / 単線 10–35 mm²
  • Ø7.5 mm: より線+絶縁スリーブ 6–16 mm² / 単線 10–25 mm²
  • Ø5.5 mm: より線+絶縁スリーブ 1.5–6 mm² / 単線 2.5–6 mm²
• 締付トルク: 2–3 Nm（Ø9.5 mmは6–7 Nm）
• ピーク短絡電流 (Ipk): 30 kA
• DDB-415B125 のピーク短絡電流 (Ipk): 21 kA
• Icw: 4.5 kA

外形

• 入口: 側面入力
• 導体ブロック: 高導電性銅
• ねじ: 亜鉛めっき鋼
• 筐体: PA66-V0 ベース RAL7035、取り外し可能なグレー半透明カバー
• 取付: DINレールまたは露出取り付け
• 保護等級: IP20
• 絶縁: 極間および筐体底面にDINレールを絶縁する絶縁プレート
• 寸法 (L x H x D): 109 x 90 x 50 mm (DDB-407B125); 147 x 90 x 50 mm (DDB-411B125); 182 x 90 x 50 mm (DDB-415B125)

特徴

• 中性線を含む三相ネットワーク向けの安全かつ効率的な電力分配
• 端子へのアクセスを容易にし、コンパクトな盤内配線を簡素化する側面接続
• 電流を均等に分配し損失を低減する高導電性銅ブロック
• 電気的および熱的な負荷に耐える設計

用途

• 業務用電気設備、商業・産業用盤
• 複数の三相回路（中性線あり）への電力再配分
• 前面アクセスが制限された電気盤やマルチフィードシステム

使用上の注意

• 各端子タイプに対して推奨されるケーブル断面を守り、安全な接触と発熱の抑制を確保する
• 各端子径に対して表示された締付トルクを適用する
• 盤の構成に応じてDINレールまたは露出取り付けで設置する
• 作業前に必ず電源を切り、安全を確保する
• より線には絶縁スリーブを使用し、信頼性のある接続と腐食防止を行う
• 定期的に端子の締め付けと機械的健全性を確認する
• 表示された Ipk および Icw 値を超えない

バリエーションと注文コード
コード | 極数 | 定格電流 | 定格電圧 (Un) | 出力数 | 在庫
DDB-407B125 | 4極 | 125 A | 690 V | 7 | instock
DDB-411B125 | 4極 | 125 A | 690 V | 11 | instock
DDB-415B125 | 4極 | 125 A | 690 V | 15 | instock

ドキュメント
製品ラインのカタログがダウンロード可能（製品データシート PDF）。

技術仕様

• 定格電流: 125 A
• 定格電圧: 690 V AC
• 極数: 4 (4極)
• 利用可能な接続数: 7 / 11 / 15（バリエーションによる）
• 導体材料: 高導電性銅
• 保護等級: IP20
• 取付: DINレールまたは露出取り付け
• ピーク短絡電流 (Ipk): 30 kA (DDB-415B125 は 21 kA)
• Icw: 4.5 kA
• 寸法: バリエーション参照 (109 x 90 x 50 mm; 147 x 90 x 50 mm; 182 x 90 x 50 mm)
