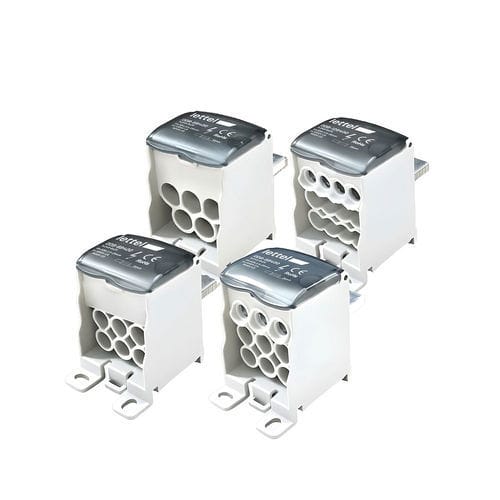

電源分配器 DDB-XB400 series

IP20DINレール

概要
出力5～12系統の単極400 A分配器。配電盤や配電用キャビネットにおける高電力の電源分配に対応し、配線と保守作業を簡素化する製品です。

詳細仕様

• 電気的：
  • 定格電流 : 400 A
  • 絶縁電圧 : 1000 V
  • 構成（選択可能） : 5出力 – 25 mm²; 6出力 – 16 mm²; 9出力 – 16 mm²; 12出力 – 組合せ 6x16 mm² + 6x10 mm²
  • 短絡耐量 : Ipk 51 kA / Icw 24.5 kA

物理的特性

• 導体 : 高導電率めっき銅
• 筐体 : 熱可塑性樹脂 UL94-V0
• 色 : RAL7035 グレー
• 接続 : 成形遮断器の出力へ直接接続
• 取り付け : DINレール、露出取付、またはプレート直付け
• 保護等級 : IP20
• 識別 : 出力識別用のカラー表示領域を装備

機能

• 高電力の電源を複数の出力に分配します。
• 遮断器出力へ直接接続可能で、配線を簡素化し中間接続を削減します。
• 配電盤や電気キャビネットの信頼性と供給継続性の向上を目的に設計されています。

用途

• 大電流を必要とする産業・商業施設。
• 複数出力を要する配電盤や電気キャビネット、保守性や拡張性が求められる設備。

使用上の注意

• 配線の断面積が分配器端子に適合しているか確認してください。
• 各接続に対して推奨トルクを遵守してください。
• 表示領域を用いて各出力を正しく識別してください。
• 出力数と電力要件に応じて構成を選択してください。
• 過熱防止のため定期的に接続部を点検してください。

バリエーションおよび注文コード
注文コード | 主電流 | 出力数 | 在庫状況
DDB-5B400 | 400 A | 5 | 在庫あり
DDB-6B400 | 400 A | 6 | 在庫あり
DDB-9B400 | 400 A | 9 | 在庫あり
DDB-12B400 | 400 A | 12 | 在庫あり

ダウンロード
分配器シリーズ（製品資料、PDF）。

関連製品 / アクセサリ

• カラー表示用パッチ（出力のマーキング/識別用領域）

仕様 / 技術データ

• 定格電流: 400 A
• 絶縁電圧: 1000 V
• 短絡耐量: Ipk 51 kA / Icw 24.5 kA
• 構成: 5、6、9、12出力（バリアントによりケーブル断面が異なる）
• 導体: めっき銅
• 筐体: 熱可塑性樹脂 UL94-V0、RAL7035 グレー
• 取り付け: DINレール、露出取付またはプレート固定
• 保護等級: IP20
• 接続: 成形遮断器出力への直接接続
