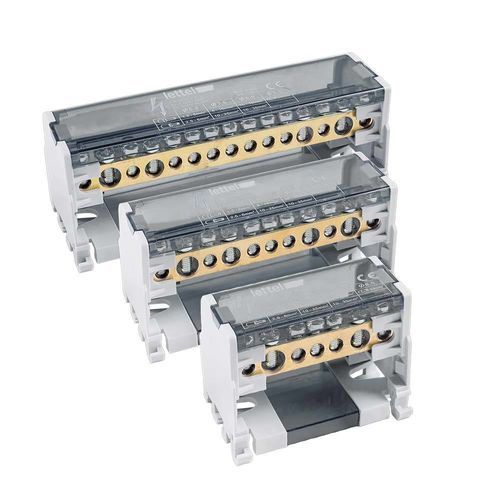

電源分配器 DDB-2BE125 series

IP20DINレール

概要
125 A、500 Vの両極分配ブロック。7、11、15端子の各バージョンを用意。DINレールまたは露出取り付け、導体ブロックは高導電性銅、保護等級 IP20、EN 60947-7-1 準拠。

電気的特性

• 定格電流：125 A
• 定格電圧：500 V
• 極数：2
• モデル別の接続数と穴径：
  • DDB-207BE125 – 7 接続：1 x Ø8.5 mm / 5 x Ø5.3 mm / 1 x Ø7.5 mm
  • DDB-211BE125 – 11 接続：2 x Ø8.5 mm / 2 x Ø7.5 mm / 7 x Ø5.3 mm
  • DDB-215BE125 – 15 接続：2 x Ø8.5 mm / 2 x Ø7.5 mm / 11 x Ø5.3 mm
• ケーブル断面：Ø8.5 mm 用：より線＋圧着端子 10-25 mm² / 単線 10-35 mm²；Ø7.5 mm 用：より線＋圧着端子 6-16 mm² / 単線 10-25 mm²；Ø5.3 mm 用：より線＋圧着端子 1.5-6 mm² / 単線 2.5-6 mm²
• 締付トルク：2-3 Nm
• 短絡ピーク電流 (Ipk)：20 kA
• Icw：4.5 kA

バリエーション（注文コード）
注文コード | 主電流 | 定格電圧 (Un) | 出力数 | 在庫状況
DDB-207BE125 | 125 A | 500 V | 7 | 在庫あり
DDB-211BE125 | 125 A | 500 V | 11 | 在庫あり
DDB-215BE125 | 125 A | 500 V | 15 | 在庫あり

外観・構造

• 導体ブロック：高導電性銅
• ねじ：亜鉛めっき鋼
• ハウジング：PA66-V0 ベース RAL7035、取り外し可能な灰色半透明カバー
• 取付：DINレールまたは露出取付
• 保護：IP20
• 絶縁：極間およびハウジング底面にDINレールを絶縁する絶縁プレートあり
• 寸法 (L x H x D)：64 x 50 x 50 mm (DDB-207BE125)；100 x 50 x 50 mm (DDB-211BE125)；130 x 50 x 50 mm (DDB-215BE125)

機能と用途
125 A の両極分配ブロックは、メイン電源から複数の分岐へ電力を分配するために使用されます。均等な電流分配を目的として設計されており、損失を抑える高導電性銅ブロックを採用しています。両極設計により位相と中性線を同時に処理できます。EN 60947-7-1 準拠。

• 用途：低圧の住宅、業務用、産業用設備；配電盤；分岐盤；マルチサーキット設備。

使用上の注意

• 各端子の許容ケーブル断面を守ってください。
• 締付トルクは 2～3 Nm を適用してください。
• 作業前に電源を遮断してください。
• より線には圧着端子を使用し、確実な固定を行ってください。
• 定期的に端子の締付を点検してください。

技術仕様

• 定格電流：125 A
• 定格電圧：500 V
• 極数：2
• 利用可能モデル：DDB-207BE125 (7 出力)、DDB-211BE125 (11 出力)、DDB-215BE125 (15 出力)
• 穴径と配列はモデルごとに：上記バリエーション参照
• 対応ケーブル径：Ø8.5 / Ø7.5 / Ø5.3 mm (詳細は上記)
• 締付トルク：2-3 Nm
• 短絡ピーク電流 (Ipk)：20 kA
• Icw：4.5 kA
• 導体ブロック：高導電性銅
• ハウジング：PA66-V0 RAL7035、灰色半透明カバー
• 取付：DINレールまたは露出取付
• 保護：IP20
• 規格：EN 60947-7-1
• モデル別寸法：64 x 50 x 50 mm；100 x 50 x 50 mm；130 x 50 x 50 mm
