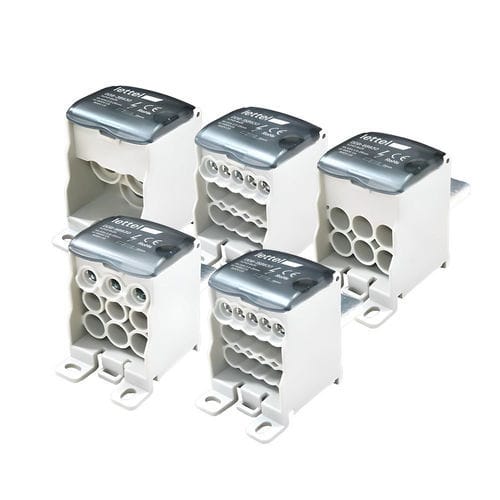

電源分配器 DDB-XB630 series

IP20DINレール

概要
3〜15出力用の単極 630 A 分配バー。高出力の電源を集中させ、複数の出力へ再配分するために設計されており、回路密度の高い産業用および商業用分電盤や配電キャビネットに適しています。

電気仕様

• 定格電流：630 A
• 絶縁電圧：1000 V
• 短絡耐量：Ipk 51 kA / Icw 24.5 kA
• 利用可能な構成：
  • 3出力 – 50 mm²
  • 5出力 – 35 mm²
  • 6出力 – 25 mm²
  • 組合せ：3出力 – 25 mm² と 6出力 – 16 mm²
  • 15出力 – 10 mm²

機械的仕様

• 導体：高導電率の錫めっき銅
• 筐体：熱可塑性樹脂 UL94‑V0
• 色：RAL7035 グレー
• 取付け：DINレールまたはプレートへの直接固定
• 保護等級：IP20
• 表示：導体を識別するためのカラーマーカー用領域を備えています
• 接続：成形ケースブレーカの出力へ直接接続

機能と用途

• 機能：高出力の電源を集中して複数の出力に再配分し、配線を簡素化して中間接続を減らします
• 用途：大容量電力配分が必要な産業・商業設備、出力回路数の多い分電盤および配電キャビネット

使用上の注意

• 各端子のケーブル断面の適合を確認してください
• 確実で安全な接続のために締付トルクを遵守してください
• 付属のマーキング領域を使用して各出力を明確に識別してください
• 必要な出力数と電力に応じて構成を選択してください
• 緩みや過熱を防ぐために定期点検を実施してください

バリエーション / 注文コード
注文コード | 主電流 | 出力数 | 在庫状況
DDB-3B630 | 630A | 3 | 在庫あり
DDB-5B630 | 630A | 5 | 在庫あり
DDB-6B630 | 630A | 6 | 在庫あり
DDB-9B630 | 630A | 9 | 在庫あり
DDB-15B630 | 630A | 15 | 在庫あり

特性 / 技術仕様

• 定格電流：630 A
• 絶縁電圧：1000 V
• 短絡耐量：Ipk 51 kA / Icw 24.5 kA
• 構成：モデルにより 3、5、6、9、15 出力（50 mm²、35 mm²、25 mm²、16 mm²、10 mm² の導体断面に対応）
• 導体：高導電率錫めっき銅
• 筐体：熱可塑性樹脂 UL94‑V0
• 色：RAL7035 グレー
• 取付け：DINレールまたはプレートへの直接固定
• 保護等級：IP20
• 接続：成形ケースブレーカの出力へ直接接続
• 表示：色識別用マーカーを設置できるスペース
