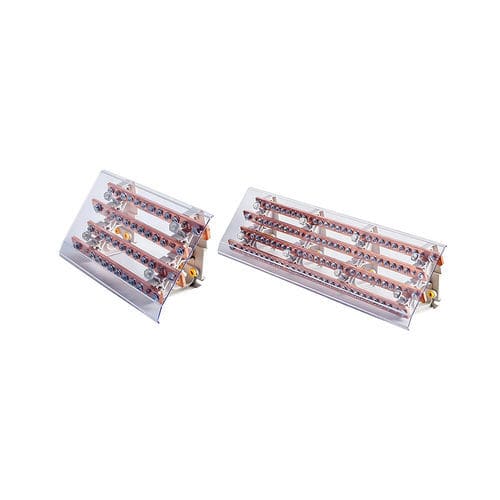

電源分配器 DDB-4C250 series

セキュリティDINレール

概要
段付き4極分配バー 250A 690V。高導電性銅導体、11または27接続のバリエーション、圧着端子（コッシング）による接続、PA66 UL94-V0 絶縁筐体、DINレールまたは露出取付け対応。製品は組立済みで出荷されます。

電気的特性

• 定格電流: 250 A
• 定格電圧: 690 V AC
• 極数: 4 (4極)
• 耐パルス電圧 (Uimp): 8 kV
• 短絡時ピーク電流 (IPK): 30 kA (DDB-410C250); 40 kA (DDB-426C250)
• バー当たりの接続数・種類: DDB-410C250: 1 x M8 / 10 x M6; DDB-426C250: 1 x M8 / 26 x M6

物理的特性

• 導体ブロック: 高導電性銅
• 筐体: PA66 UL94-V0
• カバー: 取り外し可能な保護カバー
• 取付け: DINレールまたは露出取付け
• 製品: 組立済みで出荷
• 外形寸法 (L x H x D): 280 x 170 x 77 mm (DDB-410C250); 630 x 170 x 77 mm (DDB-426C250)
• バー寸法: 20 x 5 x 248 mm (DDB-410C250); 20 x 5 x 592 mm (DDB-426C250)

機能

• 多くの分岐が必要な中性線付き三相設備向けの電力分配。
• 接続部へのアクセスを最適化する段付き設計により、複雑な配線作業が容易になります。
• フォーク端子による接続で設置の柔軟性を確保し、ケーブル断面に関する制約を緩和します。

用途
高出力の産業・商業設備に最適：主配電盤、マルチ出力分電盤、高密度接続が求められるシステムなど、信頼性・安全性・保守性が重要な用途に適しています。

使用上の注意

• 信頼性のある安全な接続のため、適切なフォーク端子を使用してください。
• 最適な導電性を確保するために、適切なトルクで締め付けてください。
• 作業前に必ず電源を切ってください。
• 段付き構造を活用して配線を整理し、アクセスと保守を容易にしてください。
• 接続の締め付け状態や部品の状態を定期的に点検してください。
• 安全性と長寿命を確保するため、IPKおよびUimpの値を超えないでください。

バリエーションと注文コード
注文コード ; 極構成 ; 主電流 ; 出力数 ; 在庫状況
DDB-410C250 ; 段付き4極 ; 250A ; 11 ; 在庫あり
DDB-426C250 ; 段付き4極 ; 250A ; 27 ; 在庫あり

技術仕様

• 定格電流: 250 A
• 定格電圧: 690 V AC
• 極数: 4
• 耐パルス電圧 (Uimp): 8 kV
• 短絡時ピーク電流 (IPK): 30 kA (DDB-410C250); 40 kA (DDB-426C250)
• バー当たりの接続: DDB-410C250 = 1 x M8 / 10 x M6; DDB-426C250 = 1 x M8 / 26 x M6
• 導体ブロック: 高導電性銅
• 筐体: PA66 UL94-V0
• 取付け: DINレールまたは露出取付け
• 寸法 (L x H x D): 280 x 170 x 77 mm (DDB-410C250); 630 x 170 x 77 mm (DDB-426C250)
• バー寸法: 20 x 5 x 248 mm (DDB-410C250); 20 x 5 x 592 mm (DDB-426C250)
