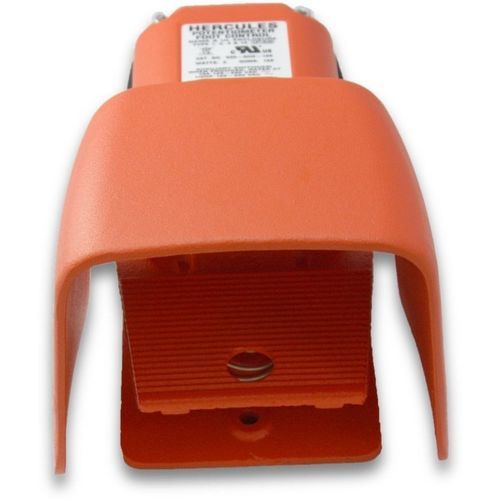

操作用フットスイッチ 500-AHO-10K

ブレーキ電動ポテンショメータ

概要
防滴・防塵・防水・耐油仕様のフット式ポテンショメータ。ケーブル無し。フット操作による瞬時可変制御用に設計されています。

筐体
NEMA タイプ 1、2、4、13 • UL 筐体 タイプ 1、2、4、13 • EN 60529 保護等級 • IP56（要望により IP68 対応）。

用途
ポテンショメータ機構および操作部の O Shield 保護。

特長と利点

• 堅牢な鋳鉄製踏板と筐体により操作時の安定性を確保
• 作動軸にネオプレン製カバーガスケットと Oリング、独立したアース用ネジを装備し、確実なシールと接地を実現
• 床や設備に堅牢に取り付けるための3箇所の取り付け穴
• 必要な最大抵抗値を指定可能（標準値あり）

材料

• 踏板および筐体：強度と耐久性に優れた鋳鉄製
• 保護用に大型鋳造アルミ製シールドを採用
• Alert Orange 塗装
• 標準は単一の 3/4-14 NPT ねじ式コンジット入口
• 可変速モータドライブでの使用を想定し、選択された 2W 線形値で提供
• 踏板を押すとポテンショメータがゼロから選択された最大抵抗まで回転し、踏板はバネで復帰
• 補助スイッチ（オプション）は 15A、125–250VAC 定格；スイッチは踏板の始動時に作動；最大3個の SPDT スイッチを追加して任意の踏み代位置で調整可能

オプション

• 特注で二重 1/2-14 NPT ねじ式コンジット入口やメートルサイズを OEM に提供可能
• 標準ポテンショメータ値：5,000Ω または 10,000Ω；その他は特注対応
• （未シールドカバーを除き）鋳造アルミ製ベースおよびカバーのモデルも提供

適用分野

• ベンダー（曲げ機）
• ボックスマーキング機
• ブレーキ
• チョッパー
• クリーナー
• 閉鎖システム
• コンベヤシステム
• かしめ機
• パイプ・チューブ用切断機
• カッター・切断機
• ボール盤・ボール盤テーブル
• ファブリケータ
• 詰物除去機
• 折りたたみ機
• 食品加工機器
• 成形システム
• 研削盤
• 穿孔機
• 旋盤
• リフト・プラットフォーム
• マーキングシステム
• マテリアルハンドラ
• 顕微鏡
• ミサイル発射制御システム
• 金型機
• ニブラー
• ノッチャー
• 掘削装置（油井）
• ポジショナ
• 陶芸用ろくろ
• プーラー
• パンチ装置
• 巻き戻しシステム
• リベッター
• ロールグルーバー
• ルーター
• ノコギリ・製材所
• スクラップチョッパー
• 下水道清掃機器
• シアー
• 靴製造機
• シュレッダー
• 宇宙船（スペースシャトル）用途
• スピナー
• ステープラー
• 外科機器
• テーブル・テスター
• ねじ圧造機・ねじ切り機
• トリミング・ビーディング・成形機
• チューブ端面加工・拡管装置
• 旋盤/フライスセンター
• ターンテーブル
• 結束・梱包機
• 電圧制御
• ウォーターキャノン
• 溶接機
• 巻線装置
• 金属線引きシステム

製品詳細
500-AHO-10K
スイッチタイプ：線形、2W、10KΩ
動作：瞬時可変制御
回路：SPDT（Form C）、補助接点オプションあり
ケーブル入口：3/4-14 NPT ねじ式（標準）
筐体色：オレンジ
筐体材質：鋳鉄
シールド：大型鋳造アルミシールド
スイッチ接続：はんだ端子およびクイックコネクト端子
電気定格：15A、125–250 VAC；125–250 VAC で 1/2 HP

技術仕様

• モデル：500-AHO-10K
• スイッチタイプ：線形、2W、10KΩ
• 動作：瞬時可変制御
• 回路：SPDT 補助接点利用可（Form C）
• ケーブル入口：3/4-14 NPT ねじ式（標準）
• 筐体色：オレンジ
• 筐体材質：鋳鉄
• シールド：大型鋳造アルミシールド
• 接続：はんだ端子およびクイックコネクト端子
• 電気定格：15A、125–250 VAC；125–250 VAC で 1/2 HP
• 保護等級：NEMA タイプ 1、2、4、13；IP56（IP68 は要相談）
