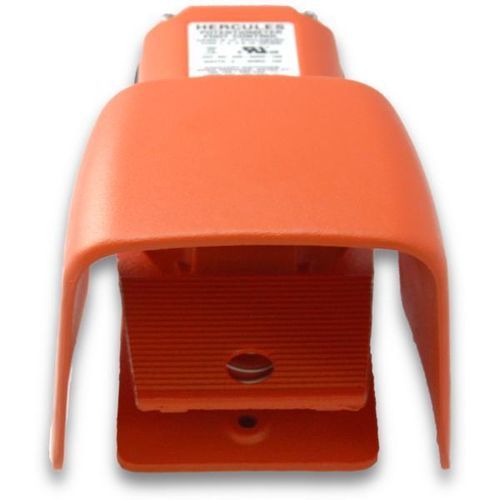

操作用フットスイッチ 500-A2HO-10K

ブレーキポテンショメータ瞬間作動

概要
工業用可変速モータ制御向けに設計された踏み操作式の瞬時動作ポテンショメータ。標準は10 kΩの線形ポテンショメータで、頑強な鋳鉄製ハウジングに大型の鋳造アルミ製シールド（O-shield）を装備。コードは付属せず、補助接点を選択可能。

型番と価格
型番：500-A2HO-10K — 価格（米国注文）：$370.90

製品詳細

• スイッチ種類：線形ポテンショメータ、2 W
• ポテンショメータ値：10 kΩ（標準、他の値は要望により対応）
• 動作：瞬時（モーメンタリ）、可変制御 — 踏み板がポテンショメータをゼロから選択した最大抵抗まで回転させる
• 回路：DPDT（Form CC） — 補助接点2回路対応
• ケーブル入口：3/4"-14 NPTねじ込み式（標準）；特殊な二重入口およびメートル規格は特注にて対応
• ハウジング色：Alert Orange
• ハウジング材質：鋳鉄
• シールド：大型鋳造アルミニウム製シールド（O-shield）
• 接続方式：はんだ端子、クイックコネクト端子対応
• 電気定格：15 A、125–250 VAC；125–250 VACで1/2 HP

筐体
NEMA タイプ1、2、4、13；UL 筐体 タイプ1、2、4、13；EN 60529 保護等級：標準 IP56、要求により IP68 対応可

用途
O-shield 構成は滴下防止、粉塵防止、防水、防油の保護を提供し、過酷な産業環境に適合します

特長と利点

• 鋳造金属製の堅牢な筐体により踏み操作時の安定性を確保し、使用中の滑りを防止
• 作動軸にはネオプレンカバーガスケットとOリングを装備し、環境密封を実現；接地用ネジは別体
• 床や設備に剛性取り付けするための3つの取り付け穴を装備
• 最大抵抗を指定可能で、精密な速度制御が可能

材料

• 踏み板およびハウジング：強度と耐久性のための鋳鉄製
• シールド：強固な鋳造アルミニウム製
• 仕上げ：Alert Orange 塗装
• 標準の導管入口：3/4"-14 N.P.T. ねじ込み式
• 可変速モータードライブでの使用を想定し、選択された 2 W 線形値で提供
• 踏み板はスプリングで復帰し、踏圧が除かれると通常位置に戻る
• 補助接点：オプションの SPDT/DPDT（15 A、125–250 VAC）
• スイッチは踏み始めで動作するように設定可能；最大3個の SPDT スイッチを追加し、任意のストローク位置で動作するよう調整可能

オプション

• 特注にて特殊な二重 1/2"-14 N.P.T. 導管入口およびメートル規格のサイズを OEM 向けに提供
• 標準のポテンショメータ値：5 kΩ および 10 kΩ；その他は特注対応
• 選択モデルでは鋳造アルミ製ベースおよびカバー仕様も提供（非シールドカバーは灰色鋳鉄）

適用例

• ベンダー（曲げ機）
• 箱用マーキング機
• ブレーキ
• チョッパー
• クリーナー
• 閉止システム
• コンベヤシステム
• 圧着機
• パイプ・チューブ用切断機
• カッター
• 切断機
• ボール盤
• ボール盤テーブル
• 加工工場
• フィラ除去機
• 折り機
• 食品加工機器
• 成形システム
• グラインダー
• 研削機
• レーサー
• 旋盤
• リフト
• マーキングシステム
• マテリアルハンドラ
• 顕微鏡
• ミサイル発射制御システム
• 成形機
• ニブラ
• ノッチャー
• 油田掘削リグ
• プラットフォーム
• ポジショナ
• 陶芸用ろくろ
• 引張機
• パンチング装置
• 巻戻しシステム
• リベッター
• ロールグルーバー
• ルーター
• のこぎり
• 製材所
• スクラップチョッパー
• 下水清掃装置
• せん断機
• 靴製造機
• シュレッダー
• スペースシャトル関連システム
• スピナー
• ステープラー
• 外科機器
• テーブル
• テスター
• ねじ転造機
• ねじ切り機
• トリミング・ビーディング・成形機
• ビーディング＆成形機
• チューブエンド成形機
• チューブ拡張装置
• ターニング／フライスセンタ
• ターンナー
• 旋盤センタ
• ターンテーブル
• 結束・梱包機
• 電圧制御
• ウォーターキャノン
• 溶接機
• 巻線機器
• ワイヤー引きシステム

技術仕様

• 型番：500-A2HO-10K
• 価格（米国注文）：$370.90
• スイッチ種類：線形、2 W
• ポテンショメータ値：10 kΩ（選択値）
• 動作：瞬時、可変制御
• 補助接点：2 補助（DPDT / Form CC）対応
• ケーブル入口：3/4"-14 NPT（標準）；特注で二重およびメートル対応可
• ハウジング：鋳鉄；Alert Orange 塗装
• シールド：大型鋳造アルミシールド
• 取り付け：剛性取り付け用の3つの穴
• 接続方式：はんだ端子、クイックコネクト端子
• 電気定格：15 A、125–250 VAC；1/2 HP 125–250 VAC
• 筐体等級：NEMA 1, 2, 4, 13；IP56（要望で IP68）
• 可変速モータドライブ用に設計；踏み板はポテンショメータをゼロから選択された最大値まで回転させ、スプリングで復帰
