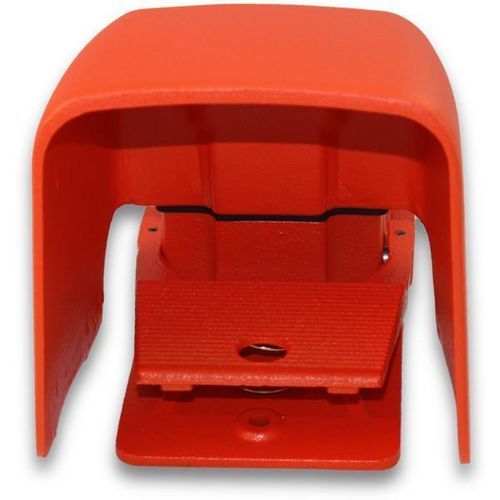

操作用フットスイッチ 500-A2HOX-10Kポテンショメータ瞬間作動DPDT
お気に入りに追加する
商品比較に追加する
特徴
- 機能
- 操作用
- 技術
- ポテンショメータ
- タイプ
- 瞬間作動, DPDT, 比例
- その他の特徴
- 保護カバー付き, 防水・防塵性能, 頑丈, IP68
- 応用
- 医療用途, 手術室の顕微鏡用
詳細
概要
瞬時動作 • 10K OHM • 補助接点2 • コード無し
型番 / 価格
500-A2HOX-10K • $384.15
主要仕様
スイッチ種類: リニア, 2W, 10KΩ
動作: 瞬時可変制御
回路: DPDT (Form CC) 補助接点2個付き
ケーブル入口: 3/4"-14 NPTねじ入口（標準・単一）
筐体色: アラートオレンジ
筐体材質: 鋳鉄
シールド: 大型OXシールド（鋳造アルミニウム）
スイッチ接続: ハンダ端子、クイックコネクト端子
電気定格: 15A、125-250VAC；125-250VAC時 1/2HP
筐体保護等級
NEMA タイプ1,2,4,13 • UL 箱タイプ1,2,4,13 • EN 60529 保護等級 • 標準 IP56（要望により IP68）
用途
ドリップ防止、耐粉塵、防水、防油仕様を意図し、過酷環境向けに大型OXシールドを装備
特長と利点
材料
オプション
代表的な用途
技術仕様
瞬時動作 • 10K OHM • 補助接点2 • コード無し
型番 / 価格
500-A2HOX-10K • $384.15
主要仕様
スイッチ種類: リニア, 2W, 10KΩ
動作: 瞬時可変制御
回路: DPDT (Form CC) 補助接点2個付き
ケーブル入口: 3/4"-14 NPTねじ入口（標準・単一）
筐体色: アラートオレンジ
筐体材質: 鋳鉄
シールド: 大型OXシールド（鋳造アルミニウム）
スイッチ接続: ハンダ端子、クイックコネクト端子
電気定格: 15A、125-250VAC；125-250VAC時 1/2HP
筐体保護等級
NEMA タイプ1,2,4,13 • UL 箱タイプ1,2,4,13 • EN 60529 保護等級 • 標準 IP56（要望により IP68）
用途
ドリップ防止、耐粉塵、防水、防油仕様を意図し、過酷環境向けに大型OXシールドを装備
特長と利点
- 鋳鉄製の堅牢な筐体により、操作中のスイッチの滑りや移動を防止
- ネオプレン製カバーガスケット、作動軸のOリング、独立アースねじを標準装備
- 床や機械への堅牢な取り付け用に3つの取付穴を装備
- 必要な最大抵抗値を指定可能。選択されたリニア値のポテンショメータを用意
材料
- 踏み板および筐体は機械的強度のため鋳鉄製
- 大型の鋳造アルミ製OXシールドで保護
- 仕上げ: アラートオレンジ塗装
- 標準は単一3/4"-14 NPTねじ配管入口。メートルサイズや二重入口は要望に応じて対応
- 可変速モータードライブとの使用を想定；選択された2Wリニア値で提供
- 踏み板を押すとポテンショメータが0から選択した最大抵抗まで回転
- 踏み板はばね戻り式で、足圧解除時に復帰
- オプションの補助接点は15A、125-250VACに対応
- スイッチは踏み板動作の開始点で動作するよう設定可能
- 最大3個のSPDT補助スイッチを追加でき、踏み板の任意位置で動作するよう調整可能
オプション
- 特注で二重1/2"-14 NPTねじ配管入口やメートルサイズをOEM向けに提供
- 使用可能なポテンショメータ値: 5KΩまたは10KΩ；他の値は特注
- 鋳造アルミ基台およびカバー仕様のモデルあり（非シールドカバーは灰色鋳鉄）
代表的な用途
- ベンダー（曲げ機）
- ボックスマーキング機
- ブレーキ
- チョッパー
- クリーナー
- 閉鎖システム
- コンベヤシステム
- 圧着機
- パイプ・チューブ用切断機
- カッター
- 切断機
- ボール盤
- ドリリングテーブル
- 製造装置
- フィラー除去機
- 折りたたみ機
- 食品加工設備
- 成形システム
- グラインダー
- 研削機
- レイサー（Lacers）
- 旋盤
- リフト
- マーキングシステム
- マテリアルハンドラ
- 顕微鏡
- ミサイル発射制御システム
- 成形機
- ニブラー
- ノッチャー
- 油井掘削装置
- プラットフォーム
- ポジショナー
- 陶芸ロクロ
- プーラー
- パンチング装置
- 巻取りシステム
- リベッター
- ロールグルーバー
- ルーター
- 鋸
- 製材所
- スクラップチョッパー
- 下水清掃装置
- シアー（はさみ）
- 靴製造機
- シュレッダー
- スペースシャトル関連
- スピナー
- ステープラー
- 外科機器
- テーブル
- テスター
- ねじ圧延機
- ねじ切り機
- トリミング、ビーディングおよび成形機
- ビーディング&成形機
- チューブ端面成形機
- チューブ膨張装置
- ターニング/ミルセンター
- ターナー
- ターニングセンター
- ターンテーブル
- 結束・バンドル機
- 電圧制御
- ウォーターキャノン
- 溶接機
- 巻線機
- ワイヤードローイングシステム
技術仕様
- 型番: 500-A2HOX-10K
- スイッチ種類: リニア, 2W, 10KΩ
- 動作: 瞬時可変制御
- 回路: DPDT (Form CC) 補助接点2個
- ケーブル入口: 3/4"-14 NPT ねじ入口（標準）
- 筐体材質: 鋳鉄
- シールド: 大型OXシールド（鋳造アルミ）
- スイッチ接続: ハンダ端子、クイックコネクト端子
- 電気定格: 15A、125-250VAC；125-250VAC時 1/2HP
- 保護等級: NEMA 1,2,4,13；UL 1,2,4,13；EN 60529 IP56（IP68は要望に応じて）
- 仕上げ: アラートオレンジ塗装
- 取り付け: 堅牢な取付用の3穴
- オプション: 二重1/2"-14 NPT配管入口、メートルサイズ、代替ポテンショメータ値（5K, 10K、他は特注）、鋳造アルミ基台/カバー
