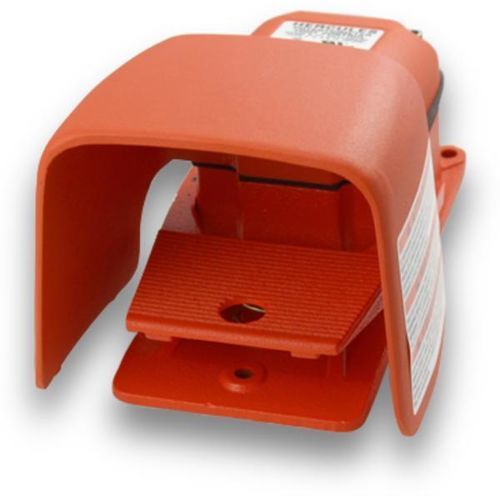

操作用フットスイッチ 500-HO-1K

ブレーキポテンショメータ瞬間作動

概要
瞬時動作 • 1KΩ • 補助接点なし • コードなし

製品表
500-HO-1K — $350.70
スイッチタイプ：線形（リニア）、2W、1KΩ
動作：瞬時可変制御
回路：補助回路なし
ケーブル引込：3/4"-14 NPT ネジ式引込口
筐体色：オレンジ
筐体材料：鋳鉄
シールド・ガード：大型シールド
スイッチ接続：はんだ端子
電気仕様：15A、125-250 VAC、1/2 HP 125-250 VAC

エンクロージャ
NEMA タイプ 1, 2, 4, 13 • UL エンクロージャ タイプ 1, 2, 4, 13 • EN 60529 保護等級 • IP56 • 要望により IP68

用途
O Shield • 防滴 • 防塵 • 防水 • 耐油

特徴と利点

• しっかりとした鋳造金属の筐体は重量があり、操作時にスイッチが滑るのを防止します
• 全モデルにネオプレン製カバーガスケット、作動軸のOリング、独立した接地ねじを装備
• 床や設備への剛性取付け用の穴を3箇所設けています
• 希望される最大抵抗値を指定可能です

材料

• 踏板および筐体は耐久性と強度を確保するため鋳鉄製
• 強固な鋳造アルミニウム製シールドで保護
• 注意を促すオレンジ色に塗装
• 標準で単一の3/4"-14 N.P.T.ねじ込み導管口を装備
• 可変速モータードライブ用途向けに設計；選択された2Wのリニア値で提供可能
• 踏板を押すとポテンショメータがゼロから選択された最大抵抗まで回転します
• 踏板はスプリング式で、足圧がなくなると通常位置に戻ります
• 15A 125-250 VAC 定格の補助接点を制御に追加可能
• スイッチは踏板のストローク開始時に動作します
• 最大3個のSPDTスイッチを追加し、踏板ストロークの任意の位置で動作するよう調整可能

オプション

• 特別注文で二重1/2"-14 N.P.T.ねじ込み導管口およびメートルサイズ対応可能
• 5,000Ωまたは10,000Ωの値で提供可能；その他のポテンショメータ値は特注で対応
• 鋳造アルミ製ベースおよびカバー仕様のモデルあり（シールド無しカバーは灰色鋳鉄）

用途例

• ベンダー
• ボックスマーカー
• ブレーキ
• チョッパー
• クリーナー
• クロージングシステム
• コンベヤシステム
• 圧着機
• パイプ・チューブ用切断機
• カッター
• 切断機
• ボール盤
• ボーリングテーブル
• 製作工場
• フィラー除去機
• 折りたたみ機
• 食品加工機器
• 成形システム
• グラインダー
• 研削盤
• レース機（穴開け）
• 旋盤
• リフト
• マーキングシステム
• ハンドリング機器
• 顕微鏡
• ミサイル発射制御システム
• 成形機
• ニブラー
• ノッチャー
• 油田掘削リグ
• プラットフォーム
• ポジショナ
• ろくろ（陶芸用）
• 引き抜き機
• パンチング装置
• 巻取りシステム
• リベッター
• ロールグルーバー
• ルーター
• のこぎり
• 製材所
• スクラップチョッパー
• 下水清掃機器
• はさみ類
• 靴製造機
• シュレッダー
• スペースシャトル
• スピナー
• ステープラー
• 外科用機器
• テーブル
• テスター
• ねじ圧延機
• ねじ切り機
• トリミング・ビーディング・成形機
• ビーディング＆成形機
• チューブエンド成形機
• チューブ拡張装置
• 旋盤/フライスセンター
• 旋盤工
• ターニングセンター
• ターンテーブル
• 結束機
• 電圧制御
• ウォーターキャノン
• 溶接機
• 巻線機器
• ワイヤ引抜システム

技術仕様

• モデル: 500-HO-1K
• スイッチタイプ: 線形 (Linear)、2 Watt、1K ohm
• 動作: 瞬時可変制御
• 回路: 補助回路なし（補助接点はオプション）
• ケーブル入口: 3/4"-14 NPT ネジ式入口 (単一); 特殊入口対応可
• 筐体色: オレンジ
• 筐体材料: 鋳鉄（踏板と筐体）
• シールド: 大型鋳造アルミニウムシールド
• スイッチ接続: はんだ端子
• 電気定格: 15 A, 125-250 VAC; 1/2 HP 125-250 VAC
• エンクロージャ評価: NEMA タイプ 1, 2, 4, 13; UL タイプ 1, 2, 4, 13; EN 60529; IP56 (要望により IP68)
• 環境: 防滴、防塵、防水、耐油
• 取付: 剛性取り付け用の3つの穴
• 機械的: スプリング式踏板で通常位置に戻る; 踏板はポテンショメータをゼロから選択された最大抵抗まで回転させる
• オプション: 追加のポテンショメータ値 (5k, 10k, その他は特注); 代替導管入口; 鋳造アルミ製ベースおよびカバー
