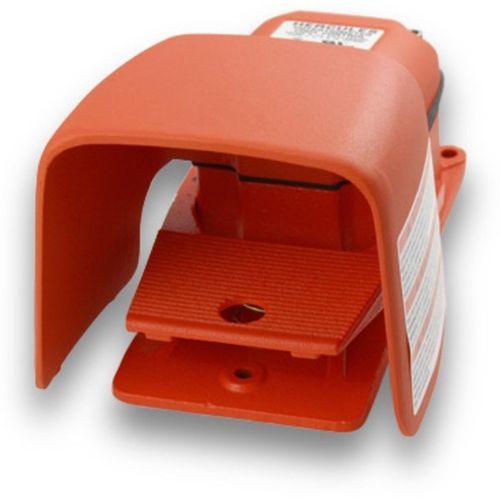

操作用フットスイッチ 500-HO-10K

ブレーキポテンショメータ瞬間作動

概要
足踏み式ポテンショメータ（トレッドル） • モーメンタリ（瞬時）可変制御 • 10kΩ、2W • O Shield筐体 • コードなし

製品詳細（表）
500-HO-10K — $350.70

• スイッチタイプ：リニア、2W 10kΩ
• 動作：モーメンタリ可変制御
• 回路：補助接点なし（補助接点はオプション）
• ケーブル入口：3/4"-14 NPT ねじ込み入口
• 筐体色：オレンジ
• 筐体材料：鋳鉄
• シールド・ガード：大型シールド
• スイッチ接続：はんだ端子
• 電気定格：15A、125-250 VAC、1/2 HP 125-250 VAC

筐体
NEMA タイプ 1、2、4、13 • UL ENCLOSURE タイプ 1、2、4、13 • EN 60529 保護等級 • IP56 • 要求により IP68 可

用途
O Shield • 防滴 • 防塵 • 防水 • 耐油

特長・利点

• 頑丈な鋳造金属筐体により操作中のスイッチの滑りを防ぎ安定性を確保
• 作動軸のネオプレンカバーガスケットとOリング、独立した接地ネジにより確実なシールと接地を実現
• 床または機器への剛性取り付け用に3つの取付穴を装備
• 用途に応じた最大抵抗値を指定可能

材料

• トレッドルおよび筐体は強度と耐久性のため鋳鉄製
• 堅牢な鋳造アルミ製シールドで保護
• アラートオレンジ塗装
• 標準は単一の3/4"-14 N.P.T.ねじ込み導管入口（特殊注文で二重およびメートルサイズ対応）
• 可変速モータードライブでの使用を想定して設計；選択された2W線形値で提供
• トレッドルを踏むとポテンショメータがゼロから選択された最大抵抗まで回転
• トレッドルはスプリングリターンで、足圧が解除されると元位置に戻る
• 補助接点（15A、125-250 VAC）を追加可能
• スイッチはトレッドルのストローク開始時に動作；最大3個のSPDTスイッチを追加し、ストロークの任意の位置で動作するよう調整可能

オプション

• 特殊なデュアル1/2"-14 N.P.T.導管入口およびメートルサイズは特注で対応
• ポテンショメータ値：5,000Ωおよび10,000Ωが標準；その他の値は特注対応
• 鋳造アルミ製ベースおよびカバーを備えたモデルあり（非シールドカバーはグレイアイアン）

用途例

• ベンダー（曲げ機）
• ボックスマーカー
• ブレーキ
• チョッパー
• クリーナー
• クロージングシステム
• コンベアシステム
• 圧着機
• パイプ・チューブ用切断機
• カッター
• 切断機
• 穴あけ機
• ボール盤テーブル
• 製缶工
• 充填除去機
• 折り機
• 食品加工設備
• 成形システム
• グラインダー
• 研削盤
• レーサー（編み機等）
• 旋盤
• リフト
• マーキングシステム
• マテリアルハンドラ
• 顕微鏡
• ミサイル発射制御システム
• 成形機
• ニブラ
• ノッチャー
• 石油掘削リグ
• プラットフォーム
• ポジショナ
• ろくろ（陶芸用）
• 引抜機
• パンチング装置
• 巻戻しシステム
• リベッター
• ロールグルーバー
• ルーター
• のこぎり
• 製材所
• スクラップチョッパー
• 下水清掃機器
• せん断機
• 靴製造機械
• シュレッダー
• スペースシャトル制御システム
• スピナー
• ステープラー
• 外科機器
• テーブル
• テスター
• ロールねじ転造機
• ねじ切り機
• トリミング・ビーディング・成形機
• ビード＆成形機
• チューブエンド成形機
• チューブ拡張装置
• ターン/ミルセンター
• 旋盤
• 旋削センター
• ターンテーブル
• 結束・梱包機
• 電圧制御
• ウォーターキャノン
• 溶接機
• 巻線機
• ワイヤードローイングシステム

仕様

• モデル: 500-HO-10K
• 価格（US）: $350.70
• スイッチタイプ: リニア、2W 10 kΩ
• 動作: モーメンタリ可変制御
• 回路: 補助なし（補助接点はオプション）
• ケーブル入口: 3/4"-14 NPT ねじ込み（単一標準；特殊注文で二重およびメートル対応）
• 筐体色: オレンジ
• 筐体材質: 鋳鉄（ベースおよびカバーのオプションあり）
• シールド: 鋳造アルミ製過剰サイズシールド
• 接続: はんだ端子
• 電気定格: 15A、125-250 VAC、1/2 HP 125-250 VAC
• エンクロージャ評価: NEMA タイプ 1,2,4,13；UL タイプ 1,2,4,13；IP56（要求によりIP68）
• 環境: 防滴、防塵、防水、耐油
• ポテンショメータ値: 5,000Ωおよび10,000Ωを含む選択された2W線形値
• 取り付け: 剛性取り付け用3穴；トレッドルはスプリングリターン
