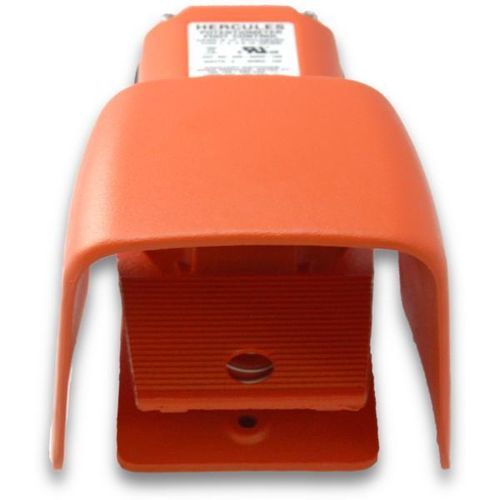

操作用フットスイッチ 500-A2HO-5K

ブレーキポテンショメータ機械式

製品概要
Hercules 500-A2HO-5K は瞬時動作のペダル式ポテンショメータ（treadle）で、線形2W要素、5 kΩ の仕様です。DPDT 回路（補助接点2個）を備え、コードなし設計、過大保護シールド付きです。

技術仕様表
型式: 500-A2HO-5K — 価格: $370.90
スイッチ種類: 線形ポテンショメータ、2W、5 kΩ
動作: 瞬時可変制御（ペダルでポテンショメータをゼロから選択最大まで回転）
回路: DPDT（Form CC）補助接点2個、最大3個のSPDTスイッチをオプション追加可能
ケーブル入口: 3/4"-14 NPT ねじ式導入口
筐体色: Alert Orange
筐体材質: 鋳鉄
シールド: 大型鋳造アルミニウムシールド
スイッチ接続: はんだ端子またはクイックコネクト端子
電気定格: 15 A、125–250 VAC；125–250 VACで1/2 HP

エンクロージャ
NEMA タイプ 1, 2, 4, 13；UL エンクロージャ タイプ 1, 2, 4, 13；EN 60529 保護等級；標準 IP56、要望で IP68 対応

用途
O-shield 設計により、産業環境での滴下防止、耐塵、防水、耐油性を提供します

特長と利点

• 鋳造金属製の頑強な筐体は重量と安定性があり、操作時の滑りを防止します
• 作動軸にはネオプレンカバーガスケットとOリングを備え、接地用の別ネジがあります
• 床または機器に確実に取り付けるための3穴を提供
• 用途に合わせて最大抵抗値を指定可能

材料

• 踏板と筐体は鋳鉄製で機械的強度を確保
• 保護のため大型の鋳造アルミシールドを装備
• 視認性向上のため Alert Orange 塗装
• 標準で単一の3/4"-14 NPTねじ導入口を装備
• 可変速モータードライブでの使用向けに設計；選択された2W線形値で提供
• 踏板はバネ戻り式で力を抜くと元位置に戻る；踏むとポテンショメータがゼロから選択最大まで回転
• オプションの補助接点は15 A、125–250 VAC 定格；最大3個のSPDTスイッチを追加して踏板ストロークの任意の位置で動作させることが可能

用途事例

• ベンダー
• ボックスマーキング装置
• ブレーキ
• チョッパー
• クリーナー
• 閉鎖システム
• コンベヤシステム
• 圧着機
• パイプ・チューブ用切断機
• カッター
• 切断機
• ドリリングマシン
• ドリリングテーブル
• 製造機
• 充填物除去機
• 折り機
• 食品加工機械
• 成形システム
• グラインダー
• 研削盤
• レーサー
• 旋盤
• リフト
• マーキングシステム
• マテリアルハンドラ
• 顕微鏡
• ミサイル発射制御システム
• 成形機
• ニブラー
• ノッチャー
• 油田掘削装置
• プラットフォーム
• ポジショナー
• 陶芸用ろくろ
• プラー
• パンチング機器
• 巻取りシステム
• リベッター
• ローリング溝切削機
• ルーター
• ノコギリ
• 製材所
• スクラップチョッパー
• 下水清掃機器
• シア
• 靴製造機
• シュレッダー
• スペースシャトル
• スピナー
• ステープラー
• 外科機器
• テーブル
• テスター
• ロールスレッディングマシン
• ねじ切り機
• トリミング・ビーディング・成形機
• ビーディング＆成形機
• チューブ端面成形機
• チューブ膨張装置
• 旋盤/フライスセンター
• 旋盤者
• 旋盤センター
• ターンテーブル
• 結束・バンドル機
• 電圧制御
• ウォーターキャノン
• 溶接機
• 巻取り装置
• ワイヤ引抜システム

仕様

• 例示モデル: 500-A2HO-5K
• スイッチ種別: 線形ポテンショメータ、2 W
• 抵抗値: 5,000 Ω (5 kΩ) および 10,000 Ω が利用可能
• 動作: 瞬時可変制御；踏板でポテンショメータをゼロから最大に回転
• 回路: DPDT (Form CC) 補助接点2個；最大3個のSPDTオプション
• ケーブル入口: 3/4"-14 NPT (標準)
• 筐体: 鋳鉄、Alert Orange 塗装
• シールド: 大型鋳造アルミニウム
• 密封: ネオプレンカバーガスケット、作動軸のOリング、独立接地ネジ
• 取り付け: 床または機器へ固定するための3穴
• 接続: はんだ端子またはクイックコネクト端子
• 電気定格: 15 A、125–250 VAC；125–250 VACで1/2 HP
• エンクロージャ評価: NEMA タイプ 1, 2, 4, 13；IP56 (要望で IP68)
