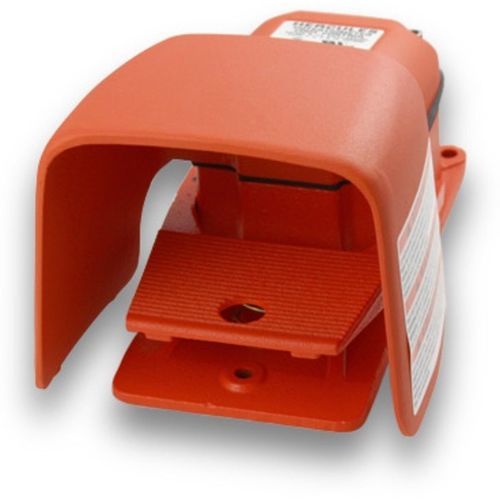

操作用フットスイッチ 500-HO-5K

ポテンショメータ機械式瞬間作動

概要
瞬時動作 • 5 kΩ • 補助接点なし • コードなし

モデル / 価格
500-HO-5K • $350.70
スイッチ種類：リニア、2W 5 kΩ
動作：瞬時可変制御
回路：補助接点なし（補助接点はオプション）
ケーブル入口：3/4"-14 NPT ねじ入口（標準、シングル）
筐体色：オレンジ（Alert Orange 塗装）
筐体材料：鋳鉄
シールド：大型シールド、鋳造アルミによる保護あり
接続：はんだ端子
電気定格：15A、125-250 VAC；1/2 HP 125-250 VAC

特長と利点

• 使用時にスイッチが滑らないよう、十分な質量を持つ堅牢な鋳造金属筐体
• ネオプレン製カバーパッキン、作動軸のOリング、独立した接地ねじにより確実なシールと接地を確保
• 床や機器への堅牢な取り付け用に3つの取付穴を装備
• 要求に合わせて最大抵抗値を指定可能

材質

• 耐久性と強度のために鋳鉄で作られたトレッドルと筐体
• 強固な鋳造アルミニウムシールドで保護
• Alert Orange 塗装
• 標準は単一の3/4"-14 NPTねじ入り線路入口
• 可変速モータードライブ用に設計、選択された2Wリニア値で提供
• トレッドルを押すとポテンショメータがゼロから選択された最大抵抗まで回転
• トレッドルはバネで復帰し、足圧を解除すると元位置に戻る
• オプションの補助接点は15A 125-250 VACに対応
• スイッチはトレッドルのストローク開始時に動作；最大3個のSPDTスイッチを追加し、ストロークの任意の位置で動作するよう調整可能

オプション

• 特別注文でデュアル1/2"-14 NPTねじ入り導管口およびメートル寸法対応可
• 5,000Ωまたは10,000Ωの値で提供；他のポテンショメータ値は特注で対応
• 鋳造アルミ基台およびカバーのモデルあり（シールドなしカバーは灰色鋳鉄）

筐体と用途
NEMA タイプ 1, 2, 4, 13 • UL Enclosure Type 1, 2, 4, 13 • EN 60529 保護等級 • IP56（要望により IP68）

用途

• 曲げ機
• ボックスマーキング機
• ブレーキ
• チョッパー
• 清掃機
• 締め装置
• コンベアシステム
• 圧着機
• パイプ・チューブ用切断機
• カッター
• 切断機
• ボール盤
• ボーリングテーブル
• 加工業者
• 充填除去機
• 折り機
• 食品加工機器
• 成形システム
• グラインダー
• 研削盤
• レーサー
• 旋盤
• リフト
• マーキングシステム
• マテリアルハンドラ
• 顕微鏡
• ミサイル発射制御システム
• 成形機
• ニブラー
• ノッチャー
• 油井掘削装置
• プラットフォーム
• ポジショナ
• ろくろ（陶芸用）
• プーラー
• パンチング装置
• 巻取りシステム
• リベッター
• ロールグルーバー
• ルーター
• ノコギリ
• 製材所
• スクラップチョッパー
• 下水道清掃機器
• せん断機
• 靴製造機
• シュレッダー
• スペースシャトル
• スピナー
• ステープラー
• 外科機器
• テーブル
• テスター
• ねじ転造機
• ねじ切り機
• トリミング・ビーディング・成形機
• ビーディング＆成形機
• チューブ端部成形機
• チューブ拡張装置
• ターン/ミルセンター
• 旋盤工
• ターンセンター
• ターンテーブル
• 結束・梱包機
• 電圧制御
• ウォーターカノン
• 溶接機
• 巻取り装置
• 線材加工システム

技術仕様

• モデル: 500-HO-5K
• 表示価格: $350.70
• スイッチ種類: リニア、2 W（5 kΩ）
• 動作: 瞬時可変制御
• 回路: 補助接点なし（補助接点はオプション）
• ケーブル入口: 3/4"-14 NPT ねじ入口（標準、シングル）
• 筐体色: オレンジ（Alert Orange）
• 筐体材料: 鋳鉄（トレッドルと筐体）
• シールド: 大型シールド；鋳造アルミシールドで保護
• 接続: はんだ端子
• 電気定格: 15A、125-250 VAC；1/2 HP 125-250 VAC
• 保護等級: NEMA タイプ 1,2,4,13；UL Type 1,2,4,13；EN 60529 IP56（要望により IP68）
• 機械的: トレッドルがポテンショメータをゼロから選択した最大値まで回転させる；トレッドルはバネで復帰
• オプション: デュアル 1/2"-14 NPT とメートルサイズが利用可能；5,000 または 10,000 Ω の値が利用可能；その他の値やアルミ製ベース/カバーは特注対応
