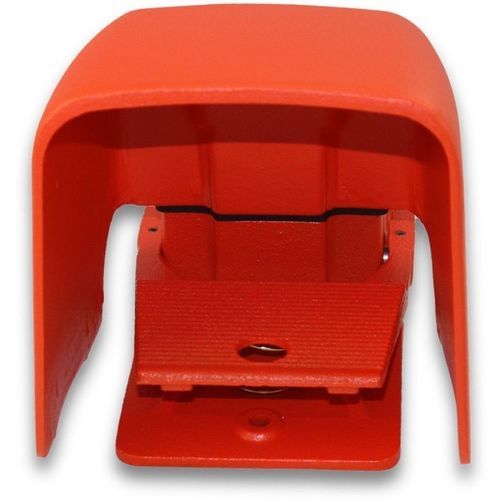

操作用フットスイッチ 500-AHOX-1K

ポテンショメータ機械式瞬間作動

概要
Hercules Potentiometer - OX Shield。瞬時作動 • 1K OHM • 補助接点1 • 非コード式。

製品データ
モデル: 500-AHOX-1K — 価格: $387.80
スイッチタイプ: 線形、2ワット（本モデルは1KΩ）
動作: 瞬時可変制御
回路: SPDT (Form C) 、補助接点1
ケーブル引入口: 3/4"-14 NPT ねじ込み (標準単独；特殊な二重およびメートル規格あり)
ハウジング色: オレンジ
ハウジング材質: 鋳鉄
シールド＆ガード: 大型シールド（過大）; 鋳造アルミシールドで保護
スイッチ接続: はんだ端子、クイックコネクト端子
電気定格: 15A、125-250 VAC；1/2 HP 125-250 VAC

筐体
NEMA Type 1, 2, 4, 13 • UL筐体 Type 1, 2, 4, 13 • EN 60529 保護等級 • 標準 IP56；要望で IP68 対応

用途
防滴、耐塵、防水、耐油を目的に設計；露出環境向けの大型シールドを装備

特長と利点

• 堅牢な鋳造金属筐体により、操作中の滑りを防ぐ重量と安定性を確保
• 作動軸にOリング、ネオプレンのカバーガスケット、独立した接地ネジを備え、信頼性の高いシールと安全性を提供
• 床または設備へ確実に取り付けるための3つの穴を装備
• 必要な最大抵抗値を指定可能；選定された線形値で提供

材料

• 踏板およびハウジングは強度と耐久性のため鋳鉄製
• 頑丈な鋳造アルミ製シールドで保護
• 警告色オレンジで塗装
• 標準は単一の3/4"-14 NPT ねじ込みコンジット入口（特殊な二重・メートルオプションあり）
• 踏板を押すとポテンショメータがゼロから選択した最大抵抗まで回転
• 踏板はばね付で、足圧が除かれると通常位置に戻る
• 補助接点は15A、125-250 VACで追加可能
• スイッチは踏板ストロークの開始で動作させることが可能；最大3つのSPDTスイッチを追加し、ストロークの任意の点で動作するよう調整可能
• 可変速モータードライブでの使用向けに設計；選定された2ワット線形値で提供

オプション

• 特殊な二重3/4"-14 NPTねじ込みコンジット入口およびメートルサイズをOEM向けに特注対応
• ポテンショメータ値：5,000Ωまたは10,000Ωを用意；他の値は特注で対応
• 鋳造アルミ製ベースとカバーのモデルあり（非シールドカバーはグレー鋳鉄）

用途例

• ベンダー（曲げ機）
• ボックスマーカー
• ブレーキ
• チョッパー
• クリーナー
• 閉鎖システム
• コンベアシステム
• 圧接機（クリンプ機）
• 配管・チューブ用切断機
• カッター
• 切断機
• ボール盤
• ドリルテーブル
• ファブリケーター
• フィラー除去機
• 折り機
• 食品加工機器
• 成形システム
• グラインダー
• 研削盤
• レース装置（Lacers）
• 旋盤
• リフト
• マーキングシステム
• マテリアルハンドラー
• 顕微鏡
• ミサイル発射制御システム
• 成形機
• ニブラ（Nibbler）
• ノッチャー
• 油井掘削リグ
• プラットフォーム
• ポジショナー
• ろくろ（陶芸用）
• プーラー
• パンチング装置
• 巻き戻しシステム
• リベッター
• ロールグルーバー
• ルーター
• のこぎり
• 製材所
• 廃棄物切断機（スクラップチョッパー）
• 下水清掃装置
• はさみ（シア）
• 靴製造機
• シュレッダー
• スペースシャトル
• スピナー
• ステープラー
• 外科機器
• テーブル
• テスター
• ねじ加工機（スレッドローリング）
• ねじ切り機
• トリミング・ビーディング・成形機
• ビーディング＆成形機
• チューブ端面成形機
• チューブ拡張装置
• 旋盤／フライスセンター
• 旋盤工
• 旋盤センター
• ターンテーブル
• 結束・梱包機
• 電圧制御
• ウォーターキャノン
• 溶接機
• 巻線装置
• 線材引き伸ばしシステム

仕様

• モデル: 500-AHOX-1K
• 価格: $387.80
• スイッチタイプ: 線形、2W（本モデルは1KΩ）
• 動作: 瞬時可変制御
• 回路: SPDT (Form C) 、補助接点1（追加のSPDTスイッチを追加可能）
• ケーブル入口: 3/4"-14 NPT ねじ込み（標準単独；特殊な二重・メートルオプションあり）
• ハウジング色: オレンジ
• ハウジング材質: 鋳鉄（鋳造アルミ製ベース/カバーのモデルあり）
• シールド＆ガード: 大型シールド（過大）；鋳造アルミで保護
• 接続: はんだ端子、クイックコネクト端子
• 電気定格: 15A、125-250 VAC；1/2 HP 125-250 VAC
• 筐体評価: NEMA Type 1, 2, 4, 13；UL Type 1, 2, 4, 13；EN 60529；標準 IP56、要望で IP68
• 機械特性: ばね付踏板が通常位置へ復帰；ポテンショメータはゼロから選択された最大抵抗へ回転；3穴での堅牢取り付け
